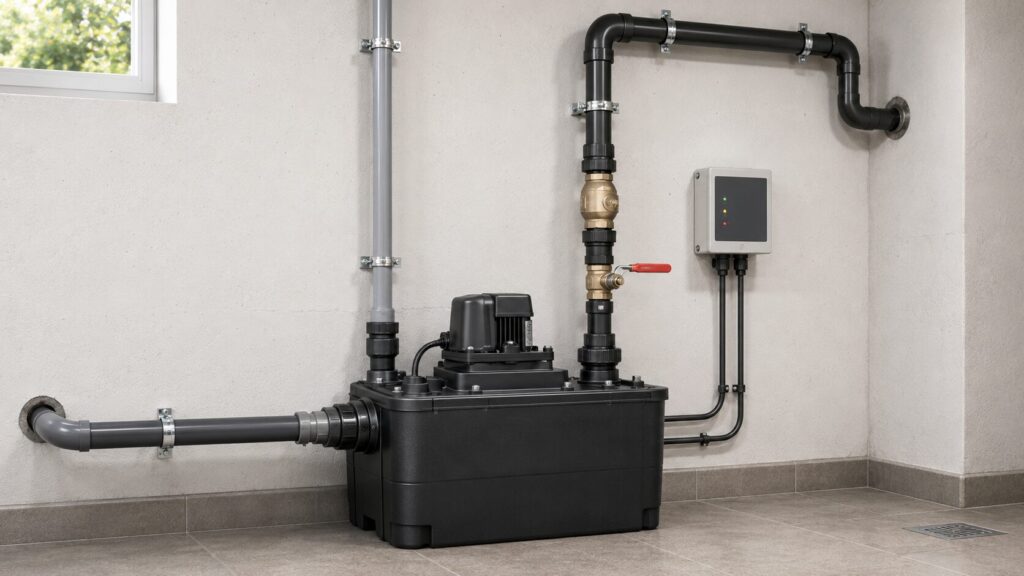

Hebeanlage: Welche Art brauchen Sie für WC, Dusche, Waschmaschine und Keller?

Eine Hebeanlage fördert Abwasser, das nicht sicher im natürlichen Gefälle abfließen kann, auf ein höheres Niveau und ermöglicht so die weitere Ableitung zur Kanalisation. Besonders relevant ist das bei Entwässerungsgegenständen unterhalb der maßgeblichen Rückstauebene, etwa bei einem Kellerbad. Welche Lösung erforderlich ist, hängt von der konkreten Entwässerungs- und Rückstausituation ab.

Ob Hebeanlage oder Kleinhebeanlage passt, hängt vor allem davon ab, ob fäkalienhaltiges oder fäkalienfreies Abwasser anfällt und welche Sanitärobjekte angeschlossen werden. Je nach Einsatz kommt eine WC-Kleinhebeanlage, eine vollwertige Fäkalienhebeanlage oder eine Grauwasser-Hebeanlage infrage. Zusätzlich müssen Förderhöhe, Leitungsführung, Zuläufe, Lüftung und Wartungszugang zur Anlage passen. Bei fäkalienhaltigem Abwasser und fest eingebautem Rückstauschutz ist eine fachgerechte Planung besonders wichtig.

Das Wichtigste in 60 Sekunden

Bei der Auswahl sollten Sie zuerst die Entwässerungssituation, dann die Abwasserart und erst danach die technischen Leistungswerte betrachten. So vermeiden Sie, dass eine kompakte Anlage für einen Einsatz gewählt wird, für den sie nicht vorgesehen ist.

• ↗️ Rückstauebene zuerst prüfen: Liegen Entwässerungsgegenstände im rückstaugefährdeten Bereich und kann das Abwasser nicht sicher im natürlichen Gefälle abgeführt werden, muss eine geeignete Rückstaulösung geplant werden.
• 🚽 WC-Kleinhebeanlage: Für ein einzelnes WC oder ein kleines zusätzliches Bad kann eine Anlage zur begrenzten Verwendung infrage kommen. Dafür müssen bestimmte Voraussetzungen erfüllt sein.
• 🚾 Fäkalienhebeanlage: Für reguläre oder umfangreichere Entwässerungsaufgaben mit fäkalienhaltigem WC-Abwasser ist eine vollwertige Fäkalienhebeanlage vorgesehen.
• 🚿 Grauwasser-Hebeanlage: Für Dusche, Waschbecken, Waschmaschine und andere geeignete fäkalienfreie Abwässer genügt eine entsprechend ausgelegte Grauwasser-Hebeanlage.
• 📐 Förderleistung richtig bewerten: Förderstrom, Förderhöhe, Leitungsverluste und Pumpenkennlinie müssen zusammenpassen. Wattzahl oder einzelne Maximalwerte reichen nicht aus.
• 🛠️ Einbau mitplanen: Rückstauschleife, Rückflussverhinderer, Druckleitung, Lüftung, Alarmfunktion und Wartungszugang gehören zum Gesamtsystem.

Im ersten Schritt sollten Sie daher klären, wann überhaupt eine Hebeanlage benötigt wird und wie sie funktioniert. Darauf baut die Entscheidung für die passende Anlagenart auf.

Was ist eine Hebeanlage und wann brauchen Sie eine?

Eine Hebeanlage sammelt Abwasser und fördert es über eine Druckleitung auf ein höheres Niveau, wenn eine sichere Ableitung im natürlichen Gefälle nicht möglich ist. Besonders relevant ist sie bei Entwässerungsgegenständen unterhalb der maßgeblichen Rückstauebene, etwa bei WC, Dusche oder Waschbecken im Keller.

Wie eine Abwasserhebeanlage funktioniert

Das Abwasser fließt zunächst in einen Sammelbehälter. Eine Niveauerfassung erkennt den steigenden Füllstand und schaltet die Pumpe automatisch ein. Diese fördert das Abwasser über die Druckleitung in die höher gelegene Entwässerungsleitung und stoppt wieder, sobald das vorgesehene Ausschaltniveau erreicht ist.

Eine Hebeanlage besteht daher nicht nur aus Behälter und Pumpe. Je nach Anlagenart gehören Niveauerfassung, Steuerung, Rückflussverhinderer, Lüftungsanschluss, Alarmierung und Absperreinrichtungen zum Gesamtsystem.

Warum die Rückstauebene entscheidend ist

Die Rückstauebene bezeichnet das maßgebliche Niveau, bis zu dem Abwasser bei einem Rückstau aus dem Kanalnetz ansteigen kann. In der Regel wird dafür die Straßenoberkante an der Anschlussstelle angesetzt, sofern örtlich keine andere Festlegung gilt. Die konkrete Rückstauebene sollte deshalb für das Grundstück geklärt werden.

Entwässerungsgegenstände unterhalb der Rückstauebene müssen gegen Rückstau gesichert werden. Die reguläre Lösung ist eine Hebeanlage mit fachgerecht ausgeführter Rückstauschleife; andere Rückstausicherungen kommen nur unter bestimmten Voraussetzungen infrage. Oberhalb der Rückstauebene sollte dagegen möglichst im natürlichen Gefälle entwässert werden.

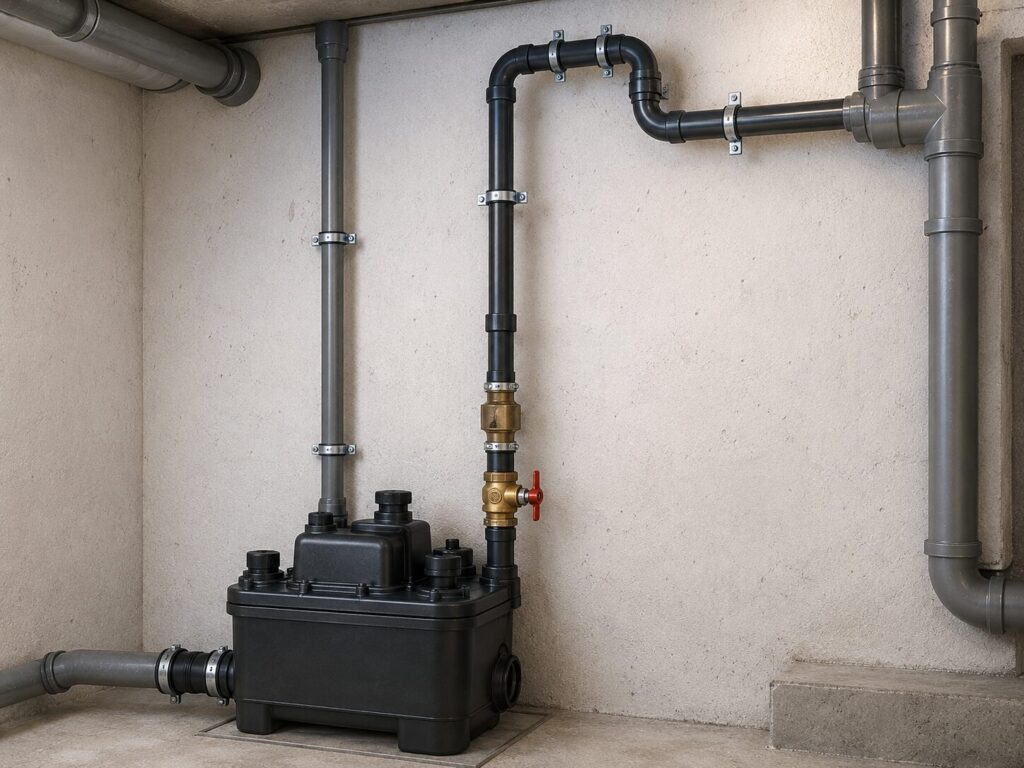

Rückstauschleife und Rückschlagklappe richtig unterscheiden

Die Rückstauschleife schützt gegen Rückstau aus dem Kanalnetz. Dafür wird die Druckleitung der Hebeanlage über die maßgebliche Rückstauebene geführt.

Der Rückflussverhinderer beziehungsweise die Rückschlagklappe verhindert dagegen das Zurückfließen bereits geförderten Abwassers aus der Druckleitung in den Sammelbehälter. Rückstauschleife und Rückschlagklappe haben damit unterschiedliche Aufgaben und ersetzen einander nicht.

Pumpe und komplette Hebeanlage sind nicht dasselbe

Eine Abwasser- oder Fäkalienpumpe ist lediglich das Förderaggregat. Sie bewegt das Abwasser, bildet allein aber noch keine vollständige Hebeanlage für die Gebäudeentwässerung. Deshalb sind etwa Fäkalienpumpe und Fäkalienhebeanlage nicht dasselbe.

Eine Hebeanlage verbindet Sammeln, Fördern und automatische Steuerung mit den für den Einsatz erforderlichen Anschlüssen und Sicherheitseinrichtungen. Darin unterscheidet sie sich auch von einer einfachen Tauch- oder Schmutzwasserpumpe.

Welche Arten von Hebeanlagen gibt es?

Für die Auswahl sind vor allem Abwasserart, angeschlossene Entwässerungsgegenstände und Umfang der Nutzung entscheidend. Für die praktische Einordnung lassen sich drei wichtige Gruppen unterscheiden.

Die Begriffe WC-Kleinhebeanlage und Grauwasser-Hebeanlage verwenden wir als verständliche Praxiskategorien. Fachlich wird unter anderem zwischen Fäkalienhebeanlagen, Hebeanlagen für fäkalienfreies Abwasser und Hebeanlagen zur begrenzten Verwendung unterschieden.

WC-Kleinhebeanlage – für begrenzte Nutzung mit WC

Eine WC-Kleinhebeanlage kann ein einzelnes WC und bestimmte weitere Sanitärobjekte entwässern, wenn die Voraussetzungen für eine Hebeanlage zur begrenzten Verwendung erfüllt sind. Sie kommt beispielsweise für ein zusätzliches kleines WC oder Bad infrage.

Dabei gelten klare Grenzen für Nutzerkreis, Einbauort und angeschlossene Sanitärobjekte. Anlage und Entwässerungsgegenstände müssen sich im selben Raum befinden, die zulässigen Anschlüsse sind begrenzt und ein weiteres WC oberhalb der Rückstauebene muss verfügbar sein.

Fäkalienhebeanlage – für fäkalienhaltiges Abwasser

Eine vollwertige Fäkalienhebeanlage ist für reguläre Entwässerungsaufgaben mit WC-Abwasser vorgesehen. Sie kommt insbesondere infrage, wenn die Voraussetzungen einer Kleinhebeanlage nicht erfüllt sind oder eine umfangreichere beziehungsweise betriebssicherere Entwässerung benötigt wird.

Fäkalien-Eignung bedeutet nicht automatisch Schneidwerk. Je nach Konstruktion werden Feststoffe über unterschiedliche Pumpenhydrauliken gefördert. Schneidwerk und Fäkalien-Eignung sind deshalb getrennt zu beurteilen.

Grauwasser-Hebeanlage – für Dusche, Waschbecken und Waschmaschine

Eine Grauwasser-Hebeanlage fördert fäkalienfreies Abwasser, etwa aus Dusche, Waschbecken oder Waschmaschine. Eine WC-Eignung ist dafür nicht erforderlich.

Allerdings ist nicht jede Grauwasser-Hebeanlage für jeden Verbraucher geeignet. Anzahl der Zuläufe, zulässige Abwassertemperatur, Förderleistung und Herstellerfreigaben müssen zur vorgesehenen Nutzung passen.

Was bedeutet „Hebeanlage zur begrenzten Verwendung“?

Eine Hebeanlage zur begrenzten Verwendung ist eine eigene Anlagenklasse mit eingeschränktem Einsatzbereich. Sie ist für bestimmte häusliche Entwässerungsaufgaben mit geringer Nutzerzahl vorgesehen und kann fäkalienhaltiges oder fäkalienfreies Abwasser betreffen.

Die Bezeichnung „Kleinhebeanlage“ sagt deshalb allein noch nicht, welches Abwasser angeschlossen werden darf. Maßgeblich sind zulässige Verbraucher, Einbausituation und konkrete Herstellerfreigabe.

Einzel- oder Doppelhebeanlage – wann Redundanz wichtig wird

Bei einer Einzelhebeanlage übernimmt eine Pumpe die gesamte Förderaufgabe. Fällt sie aus, steht keine zweite Fördereinrichtung zur Verfügung.

Eine Doppelhebeanlage besitzt zwei gleichwertige Pumpen und erhöht dadurch die Betriebssicherheit. Üblicherweise arbeiten sie im Wechsel, wobei jede Pumpe die erforderliche Förderaufgabe grundsätzlich allein übernehmen können muss. Je nach Anlage ist zusätzlich ein gemeinsamer Spitzenlastbetrieb möglich.

Darf die Abwasserförderung nicht unterbrochen werden, wird Redundanz besonders wichtig. Entscheidend sind Nutzung, Abwasseranfall und die Folgen eines Pumpenausfalls.

Welche Hebeanlage brauchen Sie für Ihren Einsatzfall?

Die passende Anlagenklasse ergibt sich vor allem aus Abwasserart und geplanter Nutzung. Erst danach sollten im Hebeanlage Vergleich konkrete Leistungsdaten und Geräte miteinander verglichen werden.

Einzelnes WC oder kleines zusätzliches Bad

Für ein einzelnes zusätzliches WC kann eine WC-Kleinhebeanlage ausreichen, wenn sämtliche Voraussetzungen der begrenzten Verwendung erfüllt sind. Je nach Ausführung dürfen zusätzlich bestimmte Sanitärobjekte angeschlossen werden.

Die Angabe „für WC geeignet“ reicht allein nicht aus. Auch Nutzerkreis, Einbauort und zulässige Verbraucher müssen passen.

Als konkrete Option aus unserem Vergleich kommt bei einem passenden Einsatz die SFA Sanipro XR UP* infrage. Die Produktempfehlung ändert nichts an den Einsatzgrenzen der begrenzten Verwendung: Einbausituation, Nutzerkreis und angeschlossene Sanitärobjekte müssen zur Anlage passen.

Dusche, Waschbecken oder Waschmaschine ohne WC

Bei ausschließlich fäkalienfreiem Abwasser kommt je nach Verbraucher eine Kleinhebeanlage für Dusche, Waschbecken oder Waschmaschine infrage. Besonders bei Waschmaschinen müssen Abwassertemperatur, Förderleistung und zulässige Verbraucher beachtet werden.

Werden mehrere Entwässerungsgegenstände angeschlossen, muss außerdem berücksichtigt werden, welche Wassermenge gleichzeitig zufließen kann.

Als konkrete Grauwasser-Option aus unserem Vergleich kommt die SFA Sanispeed+* infrage. Vor dem Kauf müssen Verbraucher, Zuläufe, Abwassertemperatur und Förderbedingungen zur geplanten Installation passen.

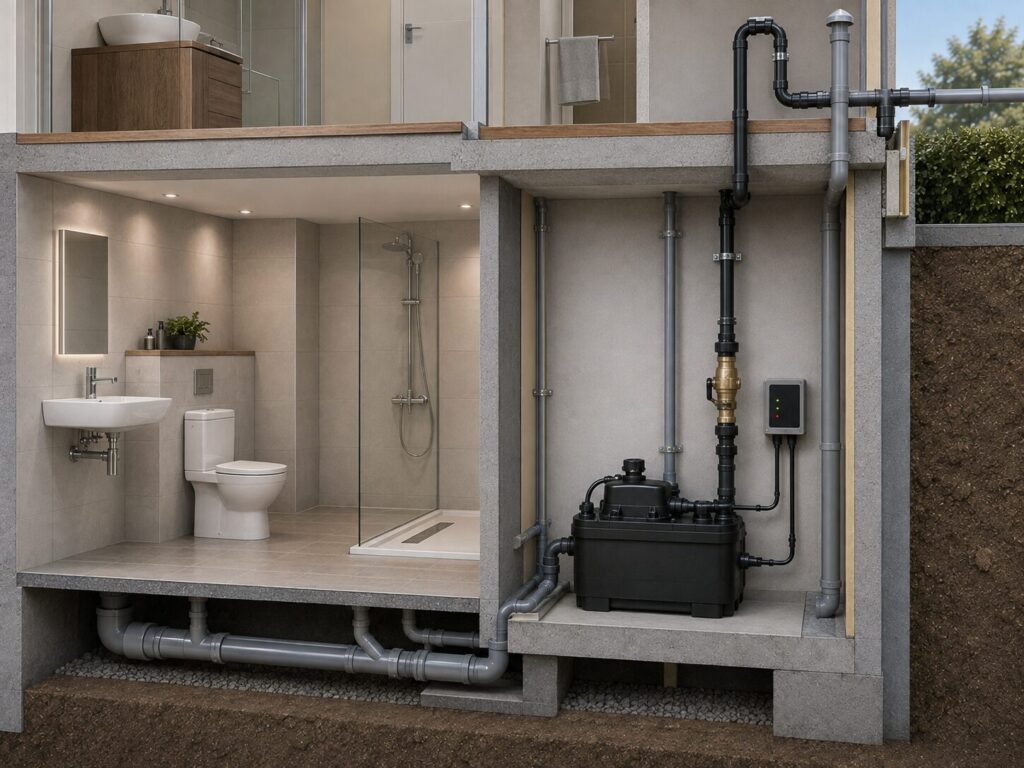

Komplettes Kellerbad mit WC, Dusche und Waschbecken

Ein komplettes Kellerbad benötigt nicht automatisch eine vollwertige Fäkalienhebeanlage. Zunächst ist zu prüfen, ob WC, Dusche und Waschbecken innerhalb der Voraussetzungen einer WC-Kleinhebeanlage angeschlossen werden dürfen.

Ist das nicht möglich, ist eine vollwertige Fäkalienhebeanlage zu prüfen. Dabei müssen Zuflussmenge, Zulaufhöhen, Förderhöhe und Betriebssicherheit für das gesamte Bad berücksichtigt werden.

Größere Entwässerungsaufgaben mit fäkalienhaltigem Abwasser

Werden die Voraussetzungen der begrenzten Verwendung überschritten, ist bei WC-Abwasser eine vollwertige Fäkalienhebeanlage zu prüfen. Bei höheren Anforderungen an die Betriebssicherheit kann zusätzlich eine Doppelhebeanlage erforderlich sein.

Für eine umfangreichere fäkalienhaltige Entwässerung ist die SFA Sanicubic 1 NM* eine konkrete Option aus unserem Vergleich. Ob sie hydraulisch und baulich zur Installation passt, muss anhand der tatsächlichen Entwässerungsaufgabe geprüft werden.

Wann eine WC-Kleinhebeanlage nicht ausreicht

Eine WC-Kleinhebeanlage reicht nicht aus, wenn Einbausituation, angeschlossene Sanitärobjekte oder vorgesehene Nutzung außerhalb der begrenzten Verwendung liegen. Dann muss eine andere Anlagenklasse gewählt werden.

Auch Schneidwerk und kompakte Bauweise ändern die Anlagenklasse nicht. Entscheidend sind Zulassung und bestimmungsgemäßer Einsatz.

Worauf müssen Sie bei der Auswahl einer Hebeanlage achten?

Steht die Anlagenart fest, müssen hydraulische Leistung, Anschlüsse und zulässiger Einsatzbereich zur konkreten Entwässerungsaufgabe passen. Preis, Wattzahl oder ein einzelner Maximalwert reichen dafür nicht aus.

Fäkalienhaltiges oder fäkalienfreies Abwasser

Die Abwasserart ist das erste Auswahlkriterium. Sobald WC-Abwasser anfällt, muss die Anlage ausdrücklich dafür geeignet sein. Eine reine Grauwasser-Hebeanlage darf kein fäkalienhaltiges Abwasser aufnehmen.

Ohne WC kann dagegen eine Hebeanlage für fäkalienfreies Abwasser ausreichend sein.

Welche und wie viele Entwässerungsgegenstände angeschlossen werden

Art, Anzahl und mögliche gleichzeitige Nutzung der Verbraucher bestimmen den Abwasserzufluss und die erforderlichen Anschlüsse.

Vor der Auswahl sollte deshalb feststehen, welche Sanitärobjekte tatsächlich angeschlossen werden sollen. Besonders bei Kleinhebeanlagen dürfen zusätzliche Anschlüsse nicht beliebig ergänzt werden.

Fördermenge und erforderliche Förderhöhe

Die Anlage muss den anfallenden Abwasserstrom bei der erforderlichen manometrischen Förderhöhe bewältigen. Diese setzt sich aus Höhenunterschied und hydraulischen Verlusten zusammen.

Fördermenge und Förderhöhe beeinflussen sich gegenseitig. Maximale Fördermenge und maximale Förderhöhe stehen nicht gleichzeitig zur Verfügung.

Förderstrecke, Druckleitung und Rohrverluste

Rohrlänge, Rohrdurchmesser, Bögen, Armaturen und Rückflussverhinderer verursachen Druckverluste. Sie beeinflussen damit den tatsächlichen Betriebspunkt der Pumpe.

Pauschale Regeln wie „ein Meter Höhe entspricht zehn Metern horizontaler Leitung“ sind ungeeignet. Höhenunterschied und Rohrreibungsverluste müssen getrennt betrachtet werden.

Anzahl, Lage und Größe der Zuläufe

Die Hebeanlage muss auch baulich zur geplanten Rohrführung passen. Neben Anzahl und Durchmesser der Zuläufe sind deren Position und mögliche Zulaufhöhe entscheidend.

Prüfen Sie deshalb Einbaumaße und Anschlusszeichnungen vor dem Kauf. Eine leistungsfähige Anlage hilft wenig, wenn benötigte Leitungen nicht sinnvoll angeschlossen werden können.

Abwassertemperatur und zulässiger Einsatzbereich

Die zulässige Abwassertemperatur ist modellabhängig. Besonders Waschmaschinen und andere Geräte können zeitweise wärmeres Abwasser einleiten.

Maßgeblich sind Herstellerfreigaben für Temperatur, Betriebsdauer und Verbraucher. Ein vorhandener Anschluss allein beweist nicht die Eignung.

Schneidwerk – wann es sinnvoll ist und wann nicht

Ein Schneidwerk zerkleinert mitgeführte Feststoffe und kann je nach Anlagenkonstruktion kleinere Druckleitungsquerschnitte ermöglichen.

Es ist jedoch weder Voraussetzung für eine Fäkalienhebeanlage noch automatisch die bessere Lösung. Andere Anlagen arbeiten mit entsprechend ausgelegter Hydraulik und größerem freien Durchgang. Entscheidend ist das zum Gesamtsystem passende Förderprinzip.

Wie wird eine Hebeanlage richtig dimensioniert?

Eine Hebeanlage ist richtig ausgelegt, wenn sie den maßgeblichen Abwasserzufluss bei der erforderlichen Förderhöhe zuverlässig bewältigt. Dafür müssen Zufluss, Höhenunterschied, Druckverluste und Pumpenkennlinie zusammen betrachtet werden.

Welche Abwassermenge berücksichtigt werden muss

Die Hebeanlage muss den maßgeblichen Abwasserzufluss sicher abfördern können. Art, Anzahl und mögliche gleichzeitige Nutzung der Entwässerungsgegenstände bestimmen diesen Wert.

Dabei werden nicht einfach sämtliche theoretischen Maximalabflüsse addiert. Bei umfangreicheren Anlagen sollte der anzusetzende Bemessungszufluss fachgerecht ermittelt werden.

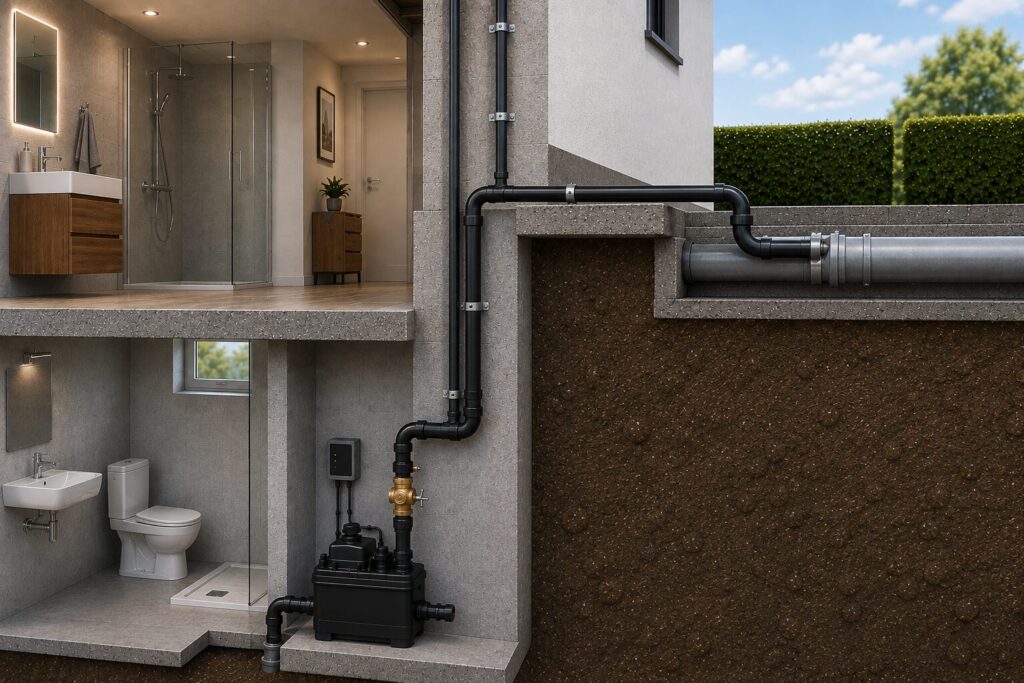

Geodätische und manometrische Förderhöhe unterscheiden

Die geodätische Förderhöhe beschreibt den tatsächlichen Höhenunterschied, den die Pumpe überwinden muss.

Die manometrische Förderhöhe berücksichtigt zusätzlich die hydraulischen Druckverluste durch Rohrreibung, Bögen, Armaturen und weitere Komponenten. Für die Pumpenauswahl ist deshalb die manometrische Förderhöhe maßgeblich.

Warum maximale Förderhöhe und Fördermenge nicht gleichzeitig verfügbar sind

Maximale Förderhöhe und maximale Fördermenge liegen an unterschiedlichen Punkten der Pumpenkennlinie. Eine hohe Fördermenge ist nur bei geringer Förderhöhe möglich; mit zunehmendem Anlagenwiderstand sinkt der Förderstrom.

Entscheidend ist daher, welchen Förderstrom die Pumpe bei der tatsächlich erforderlichen Förderhöhe erreicht.

Anlagenkennlinie, Pumpenkennlinie und Betriebspunkt

Die Pumpenkennlinie beschreibt das Verhältnis von Förderstrom und Förderhöhe. Die Anlagenkennlinie zeigt dagegen den Widerstand der konkreten Installation bei unterschiedlichen Förderströmen.

Der Schnittpunkt ergibt den hydraulischen Betriebspunkt. Er zeigt, welche Förderleistung die Pumpe unter den tatsächlichen Anlagenbedingungen erreicht und ist damit aussagekräftiger als einzelne Maximalwerte.

Wann die Auslegung durch einen Fachbetrieb erfolgen sollte

Bei fest installierten Hebeanlagen für die Gebäudeentwässerung sollte die Dimensionierung nicht nur anhand überschlägiger Produktdaten erfolgen. Das gilt besonders bei WC-Abwasser, mehreren Verbrauchern, langen Druckleitungen oder hohen Anforderungen an die Betriebssicherheit.

Eine fachgerechte Planung berücksichtigt Hydraulik, Druckleitung, Zuläufe, Rückstauschutz, Lüftung und gegebenenfalls Redundanz als Gesamtsystem.

Was ist bei Aufstellung und Ausstattung wichtig?

Neben der hydraulischen Leistung müssen Aufstellort, Anschlüsse und Ausstattung zur Einbausituation passen. Besonders wichtig sind Platzbedarf, Wartungszugang, Lüftung und Sicherheitseinrichtungen.

Überflur- oder Unterflur-Hebeanlage

Eine Überflur-Hebeanlage steht zugänglich im Aufstellraum. Das erleichtert Kontrolle, Wartung und Reparatur, benötigt aber entsprechende Stellfläche.

Eine Unterflur-Hebeanlage wird in den Boden oder einen vorgesehenen Einbaubereich integriert. Sie spart sichtbaren Platz, erfordert jedoch eine sorgfältige Planung von Einbautiefe, Abdichtung und Wartungszugang.

Sammelbehälter, Niveauerfassung und Steuerung

Im Sammelbehälter wird das Abwasser vorübergehend aufgenommen, bis die Pumpe einschaltet. Das Nutzvolumen zwischen Ein- und Ausschaltniveau beeinflusst Schalthäufigkeit und Pumpenlaufzeit und ist nicht mit dem gesamten Behältervolumen identisch.

Die Niveauerfassung steuert das automatische Ein- und Ausschalten. Eine zuverlässige Füllstandserfassung ist deshalb für den Betrieb ebenso wichtig wie die Pumpe selbst.

Lüftung und Geruchsdichtheit

Eine Hebeanlage muss geruchsdicht ausgeführt und entsprechend ihrer Anlagenart fachgerecht entlüftet werden. Die Lüftung ermöglicht den erforderlichen Luftaustausch beim Befüllen und Entleeren des Sammelbehälters.

Ausführung und Führung der Lüftungsleitung hängen von Anlagenklasse und Einbausituation ab. Besonders bei fäkalienhaltigem Abwasser sollten keine improvisierten Lösungen verwendet werden.

Rückflussverhinderer und Absperreinrichtungen

Der Rückflussverhinderer verhindert das Zurücklaufen bereits geförderten Abwassers aus der Druckleitung in den Sammelbehälter. Er ersetzt nicht die Rückstauschleife.

Absperreinrichtungen erleichtern Wartung und Reparatur, weil Anlage beziehungsweise Leitungsabschnitte vom übrigen Entwässerungssystem getrennt werden können.

Alarmfunktion und Störmeldung

Eine Alarmfunktion meldet einen kritischen Füllstand oder andere erfassbare Störungen, bevor die Entwässerung vollständig ausfällt.

Je nach Anlage erfolgt die Meldung akustisch, optisch oder über eine Fernmeldung. Bei höherer Ausfallrelevanz sollte auch berücksichtigt werden, wie Störungen bei unbeaufsichtigtem Aufstellraum erkannt werden.

Als zusätzliche, unabhängige Leckagewarnung kann am Aufstellort ein SwitchBot WLAN-Wassermelder mit Sensorkabel* eingesetzt werden. Er kann austretendes Wasser am Boden erkennen, ersetzt aber weder die Alarmfunktion der Hebeanlage noch den fachgerechten Rückstauschutz.

Wartungszugang und ausreichender Platz

Pumpe, Niveauerfassung und Armaturen müssen für Kontrolle, Reinigung und Reparatur erreichbar bleiben. Eine Hebeanlage darf deshalb nicht so knapp eingebaut oder später zugestellt werden, dass wichtige Komponenten kaum zugänglich sind.

Vor dem Kauf sollte geprüft werden, ob die Anlage nicht nur räumlich hineinpasst, sondern auch angeschlossen, geöffnet und gewartet werden kann.

Was ist beim Einbau und Rückstauschutz zu beachten?

Beim Einbau müssen Abwasserförderung und Rückstauschutz als gemeinsames System geplant werden. Druckleitung, Rückstauschleife, Zuläufe und Lüftung müssen auf die Hebeanlage und die Gebäudeentwässerung abgestimmt sein.

Druckleitung und Rückstauschleife richtig einordnen

Über die Druckleitung wird das Abwasser zur weiterführenden Entwässerungsleitung gefördert. Rohrdurchmesser, Länge, Höhenverlauf und Armaturen beeinflussen dabei die hydraulischen Verluste.

Zur Rückstausicherung wird die Druckleitung mit einer Rückstauschleife über die maßgebliche Rückstauebene geführt. Der Rückflussverhinderer übernimmt dagegen lediglich die Rückflussverhinderung innerhalb der Druckleitung. Beide Funktionen müssen getrennt betrachtet werden.

Warum Leitungsführung und Lüftung zur Anlage passen müssen

Rohrdimensionen, Richtungsänderungen und Zulaufhöhen beeinflussen die Funktion der Anlage. Zulauf-, Druck- und Lüftungsleitungen sollten daher bereits bei der Planung aufeinander abgestimmt werden.

Auch die Entlüftung gehört zum Anlagenkonzept. Wie sie auszuführen ist, richtet sich nach Anlagenart, Einbausituation und den jeweiligen Vorgaben.

Wann eine Entwässerung im natürlichen Gefälle vorzuziehen ist

Kann Abwasser regelgerecht im natürlichen Gefälle ablaufen, ist eine zusätzliche Förderung grundsätzlich nicht sinnvoll. Eine Freigefälleentwässerung benötigt weder Pumpe noch elektrische Energie.

Insbesondere Entwässerungsgegenstände oberhalb der Rückstauebene sollten möglichst direkt im Gefälle entwässern. Für tiefer liegende Anschlüsse muss dagegen eine geeignete Rückstausicherung vorgesehen werden.

Was Sie selbst machen können und wann ein Fachbetrieb erforderlich ist

Für die Vorauswahl können Sie Sanitärobjekte erfassen, Einbauraum ausmessen und Herstellerunterlagen vergleichen. Auch Abwasserart, benötigte Zuläufe und verfügbarer Wartungsraum lassen sich vorab klären.

Die eigentliche Planung sollte jedoch nicht allein anhand von Produktdaten oder Faustregeln erfolgen. Besonders bei fäkalienhaltigem Abwasser, dauerhaft installierten Hebeanlagen und anspruchsvollem Rückstauschutz sollten Fachbetrieb beziehungsweise Fachplanung einbezogen werden. Arbeiten an der elektrischen Installation gehören in entsprechend qualifizierte Hände.

Welche Normen gelten für Hebeanlagen?

Bei Hebeanlagen greifen Produktnormen sowie Regeln für Planung, Einbau und Betrieb ineinander. Die DIN-EN-12050-Reihe unterscheidet unterschiedliche Anlagenarten und Bauteile. Für die Gebäudeentwässerung sind zusätzlich DIN EN 12056 und die DIN-1986-Reihe relevant.

Für die konkrete Planung sollten immer die aktuell geltenden Fassungen, örtliche Entwässerungsvorgaben und Herstellerunterlagen berücksichtigt werden.

DIN EN 12050-1 für Fäkalienhebeanlagen

Die DIN EN 12050-1 behandelt Abwasserhebeanlagen für fäkalienhaltiges Abwasser und damit vollwertige Fäkalienhebeanlagen.

Für die Auswahl bedeutet das: Fäkalien-Eignung ergibt sich nicht aus Pumpenleistung, Baugröße oder Schneidwerk, sondern aus der vorgesehenen Anlagenklasse und bestimmungsgemäßen Verwendung.

DIN EN 12050-2 für fäkalienfreies Abwasser

Die DIN EN 12050-2 behandelt Hebeanlagen für fäkalienfreies Abwasser, beispielsweise für geeignete Grauwasseranwendungen.

Eine solche Anlage darf nicht automatisch für WC-Abwasser eingesetzt werden.

DIN EN 12050-3 für Hebeanlagen zur begrenzten Verwendung

Die DIN EN 12050-3 behandelt Hebeanlagen zur begrenzten Verwendung. Dazu gehören auch bestimmte kompakte WC-Kleinhebeanlagen.

Die Anlagenklasse umfasst nicht ausschließlich fäkalienfreie Anwendungen. Entscheidend sind die jeweiligen Voraussetzungen für Nutzerkreis, Einbauort und anschließbare Entwässerungsgegenstände.

Zur Normenreihe gehört außerdem DIN EN 12050-4 für Rückflussverhinderer in Abwasserhebeanlagen.

DIN EN 12056 und DIN 1986 im Zusammenhang mit Planung und Betrieb

Die DIN EN 12056-4 behandelt Planung und Bemessung von Abwasserhebeanlagen innerhalb der Gebäudeentwässerung. DIN EN 12056-5 enthält ergänzende Anforderungen beziehungsweise Hinweise zu Installation, Prüfung, Betrieb und Wartung.

In Deutschland ergänzt insbesondere DIN 1986-100 die europäischen Regeln für die Gebäude- und Grundstücksentwässerung. Für Betrieb, Inspektion und Wartung ist zudem die DIN 1986-3 relevant.

Eine Hebeanlage sollte deshalb nicht als isoliertes Pumpengerät, sondern als Teil der gesamten Entwässerungsanlage betrachtet werden.

Betrieb und Wartung einer Hebeanlage

Eine Hebeanlage arbeitet automatisch, ist aber kein wartungsfreies Entwässerungssystem. Regelmäßige Kontrolle und planmäßige Wartung helfen, Störungen und Verschleiß frühzeitig zu erkennen.

Welche Bauteile regelmäßig kontrolliert werden sollten

Achten Sie im Betrieb auf ungewöhnliche Geräusche, auffällige Pumpenlaufzeiten, häufiges Schalten, Undichtigkeiten oder Ablagerungen. Solche Veränderungen können auf Probleme mit Pumpe, Zulauf, Druckleitung oder Steuerung hinweisen.

Die fachliche Wartung umfasst je nach Anlage weitere Prüfungen an Pumpe, Sammelbehälter, Armaturen und elektrischen Komponenten. Arbeiten mit Öffnen, Zerlegen oder elektrischer Prüfung sollten qualifizierten Fachkräften überlassen werden.

Niveauerfassung, Rückflussverhinderer und Alarm kontrollieren

Die Niveauerfassung steuert das automatische Ein- und Ausschalten. Ablagerungen oder Defekte können dazu führen, dass die Pumpe falsch oder gar nicht reagiert.

Auch der Rückflussverhinderer und eine vorhandene Alarmfunktion sollten zuverlässig funktionieren. Zurückfließendes Abwasser kann zusätzliche Pumpzyklen verursachen; eine gestörte Alarmierung kann wichtige Warnzeichen unbemerkt lassen.

Gerüche, Ablagerungen und Verstopfungen vermeiden

Eine fachgerecht installierte und gewartete Hebeanlage sollte nicht dauerhaft unangenehm riechen. Gerüche können unter anderem auf Ablagerungen, Dichtungsprobleme oder eine ungeeignete Lüftung hinweisen.

Außerdem sollten keine ungeeigneten Fremdstoffe über WC oder Ablauf entsorgt werden. Feuchttücher, Hygieneartikel, feste Abfälle oder größere Fettmengen können Pumpe und Leitungen belasten. Auch ein Schneidwerk schützt nicht vor jeder Fehlbenutzung.

Warum Wartungsintervalle von Anlage und Nutzung abhängen

Für Hebeanlagen gibt es kein einziges pauschales Wartungsintervall für alle Einsatzfälle. Anlagenart, Nutzerzahl, Abwasserbeschaffenheit und betriebliche Bedeutung beeinflussen den Wartungsbedarf.

Maßgeblich sind aktuelle technische Vorgaben und die Wartungsanweisungen des Herstellers. Wartung sollte insbesondere bei regelmäßig genutzten oder betriebskritischen Anlagen planmäßig erfolgen und nicht erst nach einer Störung.

Typische Fehler bei Auswahl und Planung

Viele Probleme entstehen bereits durch eine falsche Anlagenwahl oder unvollständige Planung. Besonders häufig werden Abwasserart, Anlagenklasse, Rückstauschutz und Leistungsdaten falsch eingeordnet.

WC an eine ungeeignete Grauwasser-Hebeanlage anschließen

Eine Grauwasser-Hebeanlage ohne entsprechende Freigabe darf kein WC-Abwasser aufnehmen. Weder Rohranschluss noch Motorleistung ersetzen die erforderliche Fäkalien-Eignung.

Sobald ein WC angeschlossen wird, muss daher zuerst die passende Anlagenklasse feststehen.

WC-Kleinhebeanlage außerhalb der begrenzten Verwendung einsetzen

Eine WC-Kleinhebeanlage ist keine kompakte Universal-Fäkalienhebeanlage. Werden die Bedingungen der begrenzten Verwendung überschritten, muss eine andere Anlagenklasse geprüft werden.

Ein leistungsstärkeres Kleinhebeanlagen-Modell löst dieses grundsätzliche Problem nicht.

Rückschlagklappe mit Rückstauschleife verwechseln

Die Rückschlagklappe verhindert das Zurückströmen geförderten Abwassers. Die Rückstauschleife führt dagegen die Druckleitung über die Rückstauebene.

Eine Rückschlagklappe kann deshalb eine erforderliche Rückstauschleife nicht ersetzen.

Jede Fäkalienhebeanlage automatisch mit Schneidwerk gleichsetzen

Eine Fäkalienhebeanlage benötigt nicht zwangsläufig ein Schneidwerk. Auch entsprechend ausgelegte Pumpen mit freiem Durchgang können fäkalienhaltiges Abwasser fördern.

Das Schneidwerk ist ein mögliches Förderkonzept und kein allgemeines Qualitätsmerkmal.

Nur auf Wattzahl oder maximale Förderhöhe achten

Eine hohe Leistungsaufnahme bedeutet nicht automatisch eine höhere nutzbare Förderleistung. Auch die Maximalförderhöhe beschreibt keinen normalen Arbeitspunkt.

Entscheidend sind erforderlicher Förderstrom, manometrische Förderhöhe und Pumpenkennlinie.

Lüftung, Alarm und Wartungszugang vergessen

Eine Hebeanlage sollte von Anfang an als wartungsbedürftiges Gesamtsystem geplant werden. Lüftung, Störungserkennung und Zugang zu wichtigen Bauteilen gehören deshalb bereits in die Planungsphase.

Wann ist eine Hebeanlage nicht die richtige Lösung?

Eine Hebeanlage ist erforderlich, wenn Abwasser aktiv gefördert und entsprechend gegen Rückstau gesichert werden muss. Je nach Situation können jedoch Freigefälleentwässerung oder andere zulässige Rückstausicherungen geeigneter sein.

Wenn Abwasser sicher im natürlichen Gefälle ablaufen kann

Kann Abwasser regelgerecht im natürlichen Gefälle abgeleitet werden, sollte keine unnötige Pumpenförderung vorgesehen werden.

Eine Freigefälleentwässerung benötigt weder Pumpe noch Steuerung und ist damit unabhängig von Pumpenverschleiß und Stromversorgung.

Schmutzwasserpumpe und Hebeanlage richtig unterscheiden

Eine Schmutzwasserpumpe ist zunächst ein Förderaggregat für verschmutztes Wasser, beispielsweise zum Abpumpen eines Sammelbereichs.

Eine Hebeanlage ist dagegen ein abgestimmtes Entwässerungssystem aus Sammlung, Steuerung, Förderung und Rückstauschutz. Eine gewöhnliche Schmutzwasserpumpe ersetzt daher keine erforderliche Gebäude-Hebeanlage.

Warum ein Pumpensumpf eine andere Aufgabe erfüllt

Ein Pumpensumpf ist eine bauliche Sammelstelle an einem Tiefpunkt, aus der Wasser mithilfe einer Pumpe abgefördert werden kann.

Eine geschlossene Sanitär-Hebeanlage stellt dagegen besondere Anforderungen an Geruchsdichtheit, Steuerung und Rückstauschutz. Ein einfacher Pumpensumpf mit Tauchpumpe ist deshalb kein pauschaler Ersatz für eine Hebeanlage.

Wann eine andere Form des Rückstauschutzes geprüft werden kann

Für bestimmte Entwässerungsstellen unterhalb der Rückstauebene kann unter engen Voraussetzungen ein geeigneter Rückstauverschluss infrage kommen. Unter anderem muss der jeweilige Einsatz zulässig sein und auf die betroffenen Entwässerungsstellen während eines Rückstaus verzichtet werden können.

Ein Rückstauverschluss ist daher keine allgemein gleichwertige Alternative zur Hebeanlage. Soll die Entwässerung auch während eines Kanalrückstaus weiter funktionieren, bietet eine fachgerecht ausgeführte Hebeanlage einen wesentlichen Vorteil.

Häufige Fragen zu Hebeanlagen

Brauche ich für jedes WC im Keller eine Hebeanlage?

Nicht automatisch. Entscheidend ist die Lage zur maßgeblichen Rückstauebene und die gesamte Entwässerungssituation. Unterhalb der Rückstauebene ist eine geeignete Rückstausicherung erforderlich; die Hebeanlage ist dafür die reguläre Lösung.

Kann ich Dusche, Waschbecken und Waschmaschine an dieselbe Hebeanlage anschließen?

Ja, wenn die Anlage für alle vorgesehenen Verbraucher freigegeben und ausreichend dimensioniert ist. Prüfen Sie insbesondere Zuläufe, Abwassertemperatur und möglichen gleichzeitigen Zufluss.

Kann eine WC-Kleinhebeanlage ein komplettes Kellerbad entwässern?

Das kann möglich sein, wenn sämtliche Voraussetzungen der begrenzten Verwendung erfüllt sind und die konkrete Anlage die vorgesehenen Sanitärobjekte zulässt. Andernfalls ist eine vollwertige Fäkalienhebeanlage zu prüfen.

Braucht eine Fäkalienhebeanlage immer ein Schneidwerk?

Nein. Ein Schneidwerk ist keine Voraussetzung für die Förderung fäkalienhaltigen Abwassers. Je nach Konstruktion kommen unterschiedliche Pumpenhydrauliken zum Einsatz.

Was passiert bei einem Stromausfall?

Ohne Strom kann eine übliche Hebeanlage kein weiteres Abwasser fördern. Der Sammelbehälter bietet nur einen begrenzten Puffer. Die angeschlossenen Entwässerungsgegenstände sollten dann möglichst nicht weiter benutzt werden.

Wie oft muss eine Hebeanlage gewartet werden?

Das hängt von Anlagenart, Nutzung, Betriebsbedingungen und geltenden Vorgaben ab. Maßgeblich sind die aktuellen technischen Anforderungen und die Wartungsvorgaben des Herstellers.

Fazit: Hebeanlage passend zu Abwasserart, Nutzung und Einbausituation auswählen

Bei einer Hebeanlage steht nicht die Pumpenleistung an erster Stelle. Zuerst müssen Rückstausituation, Abwasserart und angeschlossene Entwässerungsgegenstände geklärt werden. Daraus ergibt sich, ob WC-Kleinhebeanlage, vollwertige Fäkalienhebeanlage oder Grauwasser-Hebeanlage zum Einsatzfall passt.

Anschließend müssen Abwasserzufluss, manometrische Förderhöhe, Pumpenkennlinie, Druckleitung und Zuläufe aufeinander abgestimmt werden. Ebenso wichtig sind Rückstauschleife, Lüftung, Alarmierung und Wartungszugang. Für die konkrete Modellauswahl können Sie anschließend im Hebeanlage Vergleich passende Anlagen für die verschiedenen Einsatzbereiche gegenüberstellen.

Bei fäkalienhaltigem Abwasser, fest installierten Anlagen und anspruchsvollem Rückstauschutz sollte die endgültige Auslegung fachgerecht erfolgen. So wird die Hebeanlage nicht nur nach Datenblatt ausgewählt, sondern als funktionierender Bestandteil der gesamten Gebäudeentwässerung geplant.
