Welche Heizungspumpe brauche ich? Einbaulänge, Anschlussmaß und Förderhöhe richtig bestimmen

Eine neue Heizungspumpe sollte nicht allein danach ausgewählt werden, ob sie ähnlich aussieht oder eine vergleichbare Leistungsangabe trägt. Entscheidend ist, dass Einbaulänge und Anschluss zur vorhandenen Installation passen und die Pumpe den erforderlichen hydraulischen Leistungsbereich abdeckt. Bezeichnungen wie 25-40 oder 25-60 liefern wichtige Hinweise, ersetzen aber keinen vollständigen Abgleich der technischen Daten.

Wer eine alte Umwälzpumpe ersetzen möchte, sollte deshalb zuerst Typenschild und Einbausituation prüfen. Anschließend lassen sich Anschluss, Förderhöhe, Volumenstrom und Regelungsmöglichkeiten sinnvoll einordnen. In diesem Ratgeber erfahren Sie, welche Werte für die Auswahl entscheidend sind, welche Angaben der alten Pumpe sich übernehmen lassen und wann eine fachliche Prüfung sinnvoll ist.

Das Wichtigste in 60 Sekunden

Für eine passende Heizungspumpe müssen mechanische Kompatibilität und hydraulische Leistung zusammenpassen. Die vorhandene Pumpe ist dabei ein guter Ausgangspunkt, ihre Typenbezeichnung sollte jedoch nicht ungeprüft auf ein neues Modell übertragen werden.

• 📏 Einbaulänge prüfen: Häufig sind 130 oder 180 mm. Die neue Pumpe muss zur vorhandenen Einbausituation passen.
• 🔩 Anschluss eindeutig bestimmen: Nennweite, Pumpengewinde und Rohranschluss sind nicht dasselbe und sollten anhand der technischen Daten geprüft werden.
• 💧 Förderhöhe richtig einordnen: Sie beschreibt den zu überwindenden hydraulischen Widerstand und entspricht bei einer geschlossenen Heizungsanlage nicht einfach der Gebäudehöhe.
• 🔄 Volumenstrom berücksichtigen: Die Pumpe muss den benötigten Volumenstrom bei der erforderlichen Förderhöhe bereitstellen können.
• 📈 Betriebspunkt statt Maximalwerte betrachten: Maximale Förderhöhe und maximale Fördermenge werden nicht gleichzeitig erreicht.
• 🔍 Pumpenbezeichnung nur als Orientierung nutzen: Angaben wie 25-40, 25-60 oder 25/1-6 helfen bei der Vorauswahl, reichen allein aber nicht für eine sichere Ersatzentscheidung.
• 🛠️ Bei Unsicherheit fachlich prüfen lassen: Wurde die Anlage verändert, fehlen wichtige Daten oder handelt es sich um eine integrierte beziehungsweise extern angesteuerte Pumpe, sollte die Auswahl nicht allein anhand der alten Pumpe erfolgen.

Sind Einbaulänge, Anschluss und hydraulischer Leistungsbereich geklärt, lässt sich die Auswahl deutlich eingrenzen. Erst dann ist es sinnvoll, konkrete Heizungspumpen miteinander zu vergleichen.

Welche Heizungspumpe passt zu meiner Anlage?

Bevor Sie nach einem Ersatzmodell suchen, sollten Sie klären, welche technischen Anforderungen die neue Pumpe erfüllen muss. Nicht nur die Leistung entscheidet: Einbaulänge, Anschluss und hydraulischer Arbeitsbereich müssen zur vorhandenen Anlage passen. Je nach System spielen außerdem Regelungsmöglichkeiten und elektrische Ansteuerung eine Rolle.

Alte Heizungspumpe als Ausgangspunkt nutzen

Die vorhandene Pumpe liefert meist wertvolle Anhaltspunkte für die Ersatzwahl. Wurde die Heizungsanlage seit ihrer Installation nicht wesentlich verändert und hat die bisherige Pumpe unauffällig gearbeitet, können Einbaulänge, Anschluss und hydraulischer Leistungsbereich zunächst als Orientierung dienen.

Eine alte Pumpe sollte jedoch nicht ungeprüft eins zu eins ersetzt werden. Sie kann überdimensioniert, ungünstig eingestellt oder für den heutigen Anlagenzustand nicht mehr optimal sein. Ihre technischen Daten helfen beim Eingrenzen, sollten aber auf Plausibilität geprüft werden.

Typenschild und Pumpenbezeichnung richtig lesen

Fotografieren Sie das Typenschild möglichst vollständig. Für die Ersatzwahl sind insbesondere folgende Angaben hilfreich:

• Hersteller und vollständige Typenbezeichnung
• Einbaulänge, sofern angegeben
• Anschluss- beziehungsweise Nennweitenangabe
• Förderhöhen- oder Leistungsangaben
• elektrische Daten
• Regelungsarten und vorhandene Schnittstellen

Angaben wie 25-40, 25-60 oder 25/1-6 können Hinweise auf Anschlussklasse und Förderhöhenbereich liefern. Die genaue Bedeutung hängt jedoch von Hersteller und Baureihe ab, weshalb die vollständigen technischen Daten entscheidend bleiben.

Prüfen Sie außerdem elektrische Daten, Regelungsmöglichkeiten und vorhandene Schnittstellen, sofern diese für die Anlage relevant sind. Besonders bei Pumpen, die in ein Heizgerät integriert oder extern angesteuert werden, reicht eine Übereinstimmung von Anschluss und Einbaulänge allein nicht aus.

Warum ein scheinbar gleiches Ersatzmodell nicht automatisch passt

Zwei Pumpen können dieselbe Nennweite und eine ähnliche maximale Förderhöhe besitzen und trotzdem nicht direkt austauschbar sein. Unterschiede bei Einbaulänge, Anschluss oder Pumpenkennlinie können dazu führen, dass ein vermeintlich passendes Modell mechanisch oder hydraulisch ungeeignet ist.

Auch eine höhere Maximalleistung ist nicht automatisch besser. Entscheidend ist, ob die neue Pumpe den benötigten Volumenstrom bei der erforderlichen Förderhöhe bereitstellen kann und sich für die vorhandene Anlage sinnvoll regeln lässt. Erst wenn diese Voraussetzungen geklärt sind, ist der Vergleich konkreter Modelle sinnvoll.

Einbaulänge der Heizungspumpe bestimmen

Die Einbaulänge gehört zu den ersten Werten, die bei einer Ersatzpumpe geprüft werden sollten. Passt die Baulänge nicht zur vorhandenen Installation, lässt sich ein ansonsten geeignetes Modell unter Umständen nur mit Änderungen an Rohrleitung oder Anschlüssen einsetzen.

Was bedeutet die Einbaulänge?

Die Einbaulänge bezeichnet den Abstand zwischen den beiden Anschluss- beziehungsweise Dichtflächen der Pumpe. Sie bestimmt damit, wie viel Platz die Pumpe zwischen den vorhandenen Pumpenverschraubungen einnimmt.

Die Einbaulänge ist unabhängig von Förderhöhe und Anschlussnennweite zu prüfen. Ähnliche Leistungsdaten bedeuten nicht automatisch gleiche Abmessungen. Deshalb gehört die Baulänge bei jeder Ersatzwahl zu den separat zu kontrollierenden Größen.

130 mm und 180 mm richtig einordnen

Bei Heizungsumwälzpumpen sind 130 mm und 180 mm verbreitete Einbaulängen. Daraus lässt sich jedoch nicht ableiten, dass jede Pumpe einer bestimmten Anschluss- oder Leistungsklasse automatisch eine dieser beiden Abmessungen besitzt.

Auch innerhalb derselben Baureihe können Varianten mit unterschiedlichen Einbaulängen erhältlich sein. Eine Bezeichnung wie 25-60 reicht daher nicht aus, um die mechanische Kompatibilität zu beurteilen. Die Einbaulänge muss separat geprüft werden.

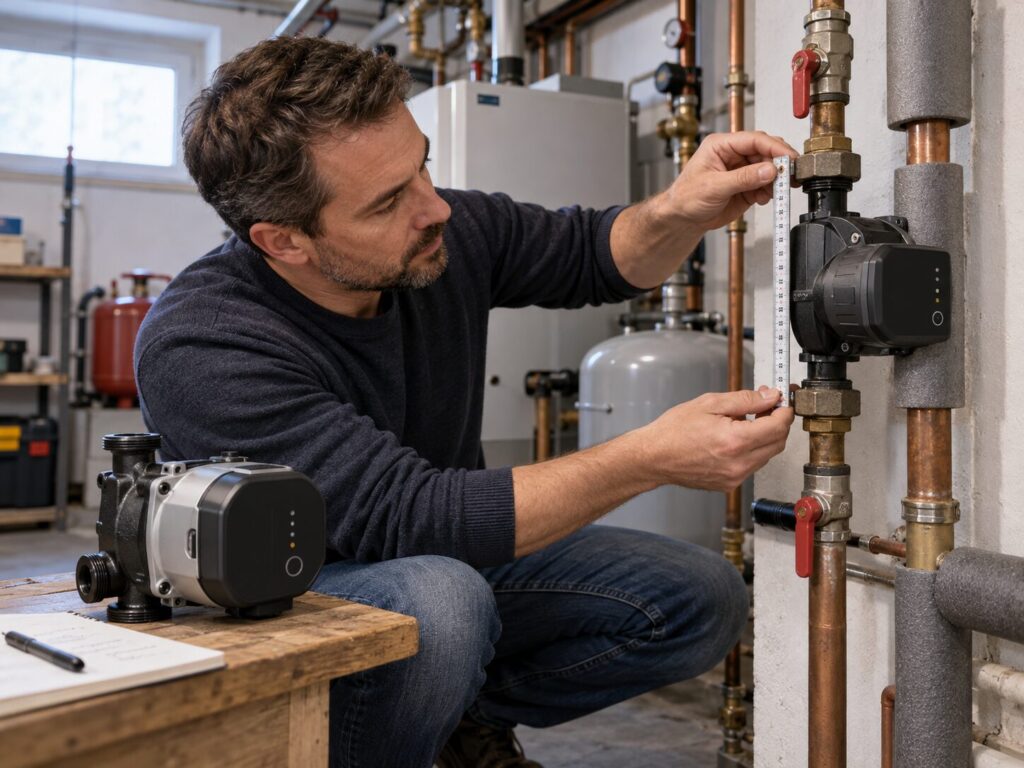

Einbaulänge an der vorhandenen Pumpe prüfen

Am zuverlässigsten lässt sich die Einbaulänge über Typenbezeichnung und technisches Datenblatt der vorhandenen Pumpe bestimmen. Bei manchen Modellen ist die Baulänge Bestandteil der Bezeichnung, bei anderen muss sie in den technischen Unterlagen nachgeschlagen werden.

Fehlen diese Angaben, kann die eingebaute Pumpe äußerlich vermessen werden. Maßgeblich ist der Abstand zwischen den Anschluss- beziehungsweise Dichtflächen, nicht die gesamte Länge von Motorgehäuse und Elektronik. Ist eine eindeutige Messung im eingebauten Zustand nicht möglich, sollte die Abmessung anhand der Herstellerunterlagen oder fachlich bestätigt werden.

Anschlussmaß und Nennweite richtig bestimmen

Neben der Einbaulänge muss auch der Anschluss der neuen Heizungspumpe zur vorhandenen Installation passen. Bezeichnungen wie DN 15, DN 25, DN 32 oder G 1½ beschreiben unterschiedliche Größen. Nennweite, Pumpengewinde und Rohranschluss sollten deshalb getrennt geprüft werden.

Was bedeuten DN 15, DN 25 und DN 32?

Die Angabe DN bezeichnet eine Nennweite und dient zur Einordnung der Anschluss- beziehungsweise Rohrgröße. Bei Heizungsumwälzpumpen begegnen häufig Größen wie DN 15, DN 25 oder DN 32. Die Zahl ist dabei kein direkt gemessener Gewindedurchmesser in Millimetern.

Eine Pumpenbezeichnung mit „25“ weist daher häufig auf die Anschlussklasse DN 25 hin. Das bedeutet jedoch nicht, dass das sichtbare Außengewinde 25 mm misst. Für die Ersatzwahl sollte die DN-Angabe immer mit den konkreten Anschlussdaten des Modells abgeglichen werden.

Nennweite, Pumpengewinde und Rohranschluss unterscheiden

Die Nennweite beschreibt die Größenklasse des Anschlusses, während das Pumpengewinde die tatsächliche Verbindung an der Pumpe bezeichnet. Bei einer Pumpe der Klasse DN 25 kann das Außengewinde deshalb deutlich größer ausfallen als 25 mm.

Zusätzlich ist der Rohranschluss hinter der Pumpenverschraubung zu beachten. Eine neue Pumpe sollte daher nicht allein nach einer Angabe wie „25“ oder „1 Zoll“ ausgewählt werden. Entscheidend ist, dass Pumpe, Verschraubung und vorhandener Rohranschluss zusammenpassen.

Anschluss der vorhandenen Pumpe eindeutig bestimmen

Am zuverlässigsten lässt sich der vorhandene Anschluss über genaue Typenbezeichnung und technisches Datenblatt ermitteln. Dort sind Nennweite, Pumpengewinde und häufig auch passende Verschraubungen angegeben.

Fehlen diese Unterlagen, sollten Sie Typenschild, vorhandene Verschraubungen und Rohranschluss dokumentieren und nicht allein nach einem geschätzten Durchmesser bestellen. Gerade bei älteren oder bereits umgebauten Anlagen kann die sichtbare Installation von der ursprünglichen Ausführung abweichen. Bei Unklarheiten ist eine fachliche Zuordnung vor dem Kauf sinnvoll.

Welche Förderhöhe braucht eine Heizungspumpe?

Nach Einbaulänge und Anschluss muss die neue Pumpe auch hydraulisch zur Heizungsanlage passen. Die Förderhöhe beschreibt vereinfacht, welchen Druckunterschied die Pumpe zur Überwindung der Strömungswiderstände bereitstellen kann.

Förderhöhe ist nicht die Gebäudehöhe

Bei einer üblichen geschlossenen Heizungsanlage entspricht die benötigte Förderhöhe nicht der senkrechten Höhe zwischen Heizkeller und oberstem Heizkörper. Das Heizungswasser zirkuliert in einem geschlossenen Kreislauf, sodass die Pumpe nicht dauerhaft das gesamte Wasser gegen die Gebäudehöhe anheben muss.

Entscheidend sind vielmehr die Druckverluste im Heizkreislauf. Ein mehrgeschossiges Gebäude benötigt deshalb nicht automatisch eine Pumpe mit entsprechend hoher Förderhöhe. Die Gleichsetzung von Gebäudehöhe und Förderhöhe führt leicht zu unnötig groß ausgelegten Pumpen.

Rohrleitungen, Armaturen und Heizflächen erzeugen Druckverluste

Beim Strömen durch die Anlage entstehen Widerstände in Rohrleitungen, Bögen, Ventilen, Armaturen und Heizflächen. Auch Verteiler, Wärmetauscher und weitere hydraulische Bauteile können zusätzliche Druckverluste verursachen.

Wie hoch der erforderliche Pumpendruck tatsächlich ist, hängt von Aufbau und hydraulischen Eigenschaften der gesamten Anlage ab. Mit steigendem Volumenstrom nehmen die Druckverluste in der Regel zu. Förderhöhe und Volumenstrom müssen deshalb gemeinsam betrachtet werden.

Warum mehr Förderhöhe nicht automatisch besser ist

Eine Pumpe mit höherer maximaler Förderhöhe bietet zwar mehr hydraulische Reserve, ist aber nicht automatisch die bessere Wahl. Eine unnötig hoch ausgelegte oder eingestellte Pumpe kann höhere Strömungsgeschwindigkeiten, Fließgeräusche und einen ungünstigen Anlagenbetrieb begünstigen.

Ziel ist nicht die stärkste verfügbare Pumpe, sondern eine Pumpe, deren Kennlinie den benötigten Betriebspunkt zuverlässig abdeckt. Auch bei modernen regelbaren Pumpen ist nicht der Maximalwert entscheidend, sondern ob Förderhöhe, Volumenstrom und Regelungsmöglichkeiten zur Anlage passen. Bei einer ungleichmäßigen Wärmeverteilung kann zudem ein fachgerecht durchgeführter hydraulischer Abgleich wichtiger sein, als lediglich den Pumpendruck zu erhöhen.

Fördermenge, Förderhöhe und Betriebspunkt zusammen betrachten

Eine Heizungspumpe lässt sich nicht sinnvoll allein über die maximale Förderhöhe auswählen. Ebenso wichtig ist der Volumenstrom, den sie bei der benötigten Förderhöhe tatsächlich bereitstellen kann. Erst das Zusammenspiel aus Förderhöhe, Volumenstrom und Betriebspunkt zeigt, ob eine Pumpe hydraulisch zur Anlage passt.

Warum auch der benötigte Volumenstrom wichtig ist

Der Volumenstrom beschreibt die Wassermenge, die pro Zeiteinheit durch den Heizkreis fließt. Er muss ausreichen, damit die benötigte Wärme vom Wärmeerzeuger zu den Heizflächen transportiert werden kann. Eine hohe Förderhöhe allein sagt deshalb noch nicht aus, ob die Pumpe genügend Heizungswasser durch die Anlage bewegen kann.

Wie viel Volumenstrom erforderlich ist, hängt unter anderem von Heizleistung, Temperaturspreizung und Anlagenaufbau ab. Für die Auswahl einer Ersatzpumpe ist nicht immer eine vollständige Heizungsberechnung nötig. Die Pumpe sollte den benötigten Volumenstrom innerhalb eines passenden Förderhöhenbereichs jedoch zuverlässig bereitstellen können.

Pumpenkennlinie und Anlagenkennlinie einfach erklärt

Die Pumpenkennlinie zeigt, welche Kombinationen aus Förderhöhe und Volumenstrom eine Pumpe erreichen kann. Typischerweise sinkt die verfügbare Förderhöhe, wenn der Volumenstrom steigt. Ein einzelner Maximalwert reicht deshalb nicht aus, um die Leistung unter realen Betriebsbedingungen zu beurteilen.

Die Anlagenkennlinie beschreibt den hydraulischen Widerstand des Heizsystems. Je mehr Wasser durch Rohre, Ventile und andere Bauteile strömt, desto größer werden die Druckverluste. Wo sich Pumpenkennlinie und Anlagenkennlinie schneiden, liegt der hydraulische Betriebspunkt.

Für die Ersatzwahl ist entscheidend, dass dieser Betriebspunkt innerhalb eines geeigneten Arbeitsbereichs der neuen Pumpe liegt. Hohe Maximalwerte im Datenblatt bedeuten daher nicht automatisch, dass eine Pumpe für die konkrete Anlage gut geeignet ist.

Warum maximale Förderhöhe und Fördermenge nicht gleichzeitig erreicht werden

Die maximale Förderhöhe wird typischerweise bei keinem beziehungsweise sehr geringem Volumenstrom erreicht. Umgekehrt liegt die maximale Fördermenge bei sehr geringer hydraulischer Gegenhöhe. Beide Angaben beschreiben also unterschiedliche Endpunkte der Pumpenkennlinie.

Eine Pumpe mit beispielsweise 6 m maximaler Förderhöhe und hoher maximaler Fördermenge kann diese beiden Werte nicht gleichzeitig erreichen. Für die praktische Auswahl zählt deshalb, welche Förderhöhe bei dem tatsächlich benötigten Volumenstrom zur Verfügung steht.

Pumpenbezeichnungen wie 25-40, 25-60 und 25/1-6 verstehen

Typenbezeichnungen können bei der Ersatzwahl wichtige technische Hinweise liefern, sind aber nicht vollständig herstellerübergreifend einheitlich. Angaben wie 25-40, 25-60 oder 25/1-6 sollten deshalb als Orientierung und nicht als vollständiger Kompatibilitätsnachweis verstanden werden.

Was die erste Zahl über Anschluss und Nennweite aussagt

Bei vielen Heizungsumwälzpumpen weist die erste Zahl, etwa die 25 in 25-40 oder 25-60, auf die Anschluss- beziehungsweise Nennweitenklasse DN 25 hin. Sie beschreibt eine Größenklasse des Anschlusses und nicht den tatsächlichen Außendurchmesser des Pumpengewindes.

Für einen Ersatz müssen deshalb weiterhin Pumpengewinde, vorhandene Verschraubung und Rohranschluss geprüft werden. Eine identische erste Zahl bedeutet noch nicht, dass zwei Pumpen mechanisch direkt austauschbar sind.

Was 40, 60 oder 1-6 über die Förderhöhe aussagen

Bei verbreiteten Pumpenbezeichnungen stehen Angaben wie 40 häufig für etwa 4 m und 60 für etwa 6 m maximale Förderhöhe. Eine Bezeichnung wie 25/1-6 kann entsprechend einen hydraulischen Bereich bis etwa 6 m kennzeichnen. Die genaue Bedeutung sollte immer im Datenblatt des konkreten Modells geprüft werden.

Auch hier gilt: Eine 25-60 ist nicht automatisch der bessere Ersatz für eine 25-40. Entscheidend ist nicht der höhere Maximalwert, sondern ob der hydraulische Arbeitsbereich zum benötigten Betriebspunkt der Anlage passt.

Was Angaben wie 130 oder 180 bedeuten

Steht zusätzlich eine Zahl wie 130 oder 180 in der Typenbezeichnung, bezeichnet sie bei vielen Heizungsumwälzpumpen die Einbaulänge in Millimetern. Diese Angabe ist für den mechanischen Austausch besonders wichtig, weil gleiche Anschluss- und Förderhöhenklassen mit unterschiedlichen Einbaulängen erhältlich sein können.

Ein konkretes Beispiel ist die Wilo Yonos PICO 25/1-6, 180 mm*. Bei dieser Variante treffen eine 25er Anschlussklasse, ein hydraulischer Bereich bis etwa 6 m und 180 mm Einbaulänge zusammen. Das macht die Pumpe zu einer möglichen Option für entsprechende Austauschfälle, ersetzt aber nicht die Prüfung von Anschluss und hydraulischem Bedarf.

Eine Bezeichnung wie 25-60 allein reicht daher nicht aus. Für eine belastbare Ersatzwahl müssen mindestens Einbaulänge, Anschluss und hydraulischer Leistungsbereich gemeinsam geprüft werden.

Hinweis: Pumpenbezeichnungen sind nicht vollständig herstellerübergreifend einheitlich. Maßgeblich sind immer die technischen Daten des konkreten Modells.

Passende Ersatz-Heizungspumpe Schritt für Schritt eingrenzen

Wenn eine neue Heizungspumpe benötigt wird, sollte die Auswahl in einer festen Reihenfolge erfolgen. Zuerst werden vorhandene Pumpe und Einbausituation erfasst, anschließend folgen die hydraulischen Anforderungen. Erst danach sollten konkrete Ersatzmodelle verglichen werden.

Schritt 1: Alte Pumpe eindeutig identifizieren

Erfassen Sie zunächst Hersteller, vollständige Typenbezeichnung und Typenschild der vorhandenen Pumpe. Ein Foto des Typenschilds hilft, auch elektrische Daten, Variantenbezeichnungen und weitere technische Angaben später eindeutig zuzuordnen.

Ist das genaue Modell bekannt, lassen sich daraus häufig Einbaumaße, Anschluss und hydraulische Leistungsdaten ableiten. Verlassen Sie sich dabei nicht nur auf eine verkürzte Bezeichnung wie 25-40 oder 25-60.

Schritt 2: Einbaulänge und Anschluss festhalten

Danach müssen die mechanischen Eckdaten eindeutig feststehen. Prüfen Sie Einbaulänge, Nennweite, Pumpengewinde und vorhandene Verschraubung. Gerade bei älteren Anlagen sollten diese Angaben nicht allein aus einer ähnlich klingenden Typenbezeichnung abgeleitet werden.

Eine hydraulisch geeignete Pumpe hilft wenig, wenn sie mechanisch nicht in die vorhandene Einbausituation passt. Einbaulänge und Anschluss sind deshalb wichtige Ausschlusskriterien bei der Suche nach einem Ersatzmodell.

Schritt 3: Erforderlichen hydraulischen Leistungsbereich eingrenzen

Als Nächstes wird geprüft, welchen Bereich aus Förderhöhe und Volumenstrom die neue Pumpe abdecken muss. Die Daten der alten Pumpe können dafür eine gute Orientierung liefern, sofern die Anlage unverändert ist und bisher unauffällig funktioniert hat.

Entscheidend ist jedoch nicht, einfach die bisherige maximale Förderhöhe zu übernehmen. Die neue Pumpe sollte den benötigten Betriebspunkt innerhalb eines geeigneten Kennlinienbereichs abdecken. Fehlen wichtige Anlagendaten oder erscheinen die bisherigen Pumpendaten unplausibel, ist eine fachliche Prüfung sinnvoller als eine grobe Schätzung.

Schritt 4: Pumpentyp und Regelungsmöglichkeiten auf Kompatibilität prüfen

Neben den mechanischen und hydraulischen Daten müssen Pumpentyp und Regelungsmöglichkeiten zur Anlage passen. Moderne Hocheffizienzpumpen bieten je nach Modell unterschiedliche Betriebsarten und Einstellmöglichkeiten.

Bei einer eigenständigen Heizungsumwälzpumpe lässt sich die Auswahl häufig anhand der technischen Daten gut eingrenzen. Bei integrierten, extern angesteuerten oder kommunizierenden Pumpen reicht die Übereinstimmung von Einbaulänge, Anschluss und Förderhöhe dagegen nicht aus. Hier müssen auch elektrische und steuerungstechnische Vorgaben berücksichtigt werden.

Schritt 5: Technisch passende Modelle vergleichen

Erst wenn Einbaulänge, Anschluss und hydraulischer Leistungsbereich geklärt sind, ist ein konkreter Modellvergleich sinnvoll. Vergleichen Sie dann nur Pumpen, die diese Grundanforderungen erfüllen, und berücksichtigen Sie anschließend Regelungsmöglichkeiten, Energieeffizienz und Bedienkomfort.

Für typische Austauschfälle, bei denen 180 mm Einbaulänge und die 6-m-Klasse tatsächlich passen, ist beispielsweise die Wilo Yonos PICO 25/1-6, 180 mm* eine etablierte Möglichkeit. Auch hier gilt: Die Produktempfehlung ist erst dann relevant, wenn Anschluss und Betriebspunkt zur Anlage passen.

Wer in derselben 180-mm-/6-m-Klasse zusätzlich Wert auf eine automatische Regelung legt, kann die Grundfos ALPHA2 25-60, 180 mm* in die engere Auswahl nehmen. AUTOADAPT und andere Komfortfunktionen können die Regelung erleichtern, korrigieren aber keine grundsätzlich falsche Dimensionierung.

Bei der Effizienz lohnt zusätzlich ein Blick auf den Energy Efficiency Index (EEI). Für Nassläufer-Umwälzpumpen gelten europäische Ökodesign-Anforderungen; innerhalb der technisch passenden Modelle kann ein niedriger EEI ein weiteres Auswahlkriterium sein. Auch die Hinweise zur Heizungsoptimierung zeigen, warum Pumpeneinstellung, hydraulische Abstimmung und eine effiziente Heizungspumpe zusammen betrachtet werden sollten.

Die sinnvolle Reihenfolge lautet damit: mechanische Kompatibilität prüfen → hydraulischen Arbeitsbereich bestimmen → Regelung abgleichen → passende Modelle vergleichen. So vermeiden Sie, dass ein attraktives Modell ausgewählt wird, das technisch nicht zur Anlage passt.

Wann die Daten der alten Heizungspumpe nicht ausreichen

Die vorhandene Pumpe ist häufig eine gute Orientierung, aber nicht in jeder Situation eine verlässliche Vorlage für den Ersatz. Wurde die Heizungsanlage verändert oder ist die ursprüngliche Auslegung unbekannt, können ihre technischen Daten den heutigen Bedarf nur eingeschränkt widerspiegeln.

Heizungsanlage wurde seit dem Einbau verändert

Wurden Heizkörper ergänzt oder entfernt, Heizkreise verändert oder größere Komponenten ausgetauscht, kann sich der benötigte Volumenstrom und damit auch der hydraulische Betriebspunkt verändert haben. Die ursprüngliche Pumpenauslegung muss dann nicht mehr zum heutigen Anlagenzustand passen.

Je umfangreicher die Änderungen sind, desto weniger sinnvoll ist es, eine neue Pumpe allein anhand der alten Pumpendaten auszuwählen. Nach größeren Umbauten sollte der hydraulische Bedarf neu beurteilt werden.

Alte Pumpe war möglicherweise falsch dimensioniert

Auch eine jahrelang betriebene Pumpe ist kein Beleg für eine optimale Dimensionierung. Ältere Umwälzpumpen wurden teilweise mit deutlicher Leistungsreserve betrieben oder dauerhaft auf einer hohen Stufe eingestellt.

Hinweise wie starke Strömungsgeräusche, dauerhaft hohe Pumpeneinstellung oder auffälliger Anlagenbetrieb können dafür sprechen, die bisherigen Werte nicht ungeprüft zu übernehmen. Eine moderne Ersatzpumpe sollte zum tatsächlichen Bedarf passen und nicht lediglich eine mögliche Überdimensionierung fortführen.

Pumpenkennlinie oder wichtige Anlagendaten fehlen

Fehlen Pumpenkennlinie, Typenschild oder belastbare Angaben zum erforderlichen Volumenstrom, lässt sich die hydraulische Auslegung nicht immer zuverlässig aus wenigen sichtbaren Daten ableiten. Einbaulänge und Anschluss können zwar weiterhin bestimmt werden, für die Leistungsauswahl fehlen jedoch wichtige Informationen.

Bei einer einfachen, unveränderten Anlage können vorhandene Ersatzzuordnungen oder technische Unterlagen Orientierung geben. Bei komplexeren oder hydraulisch unklaren Anlagen sollte die Dimensionierung fachlich überprüft werden.

Integrierte oder extern angesteuerte Pumpen ersetzen

Besondere Vorsicht ist bei Pumpen erforderlich, die Bestandteil eines Heizgeräts oder in dessen Regelung eingebunden sind. Neben Einbaumaßen und hydraulischen Daten können elektrische Anschlüsse, Steuerungssignale, Kommunikation und Herstellerfreigaben entscheidend sein.

Ein mechanisch und hydraulisch ähnlich wirkendes Modell ist deshalb nicht automatisch ein geeigneter Ersatz. Bei solchen Pumpen sollte die konkrete Systemkompatibilität geprüft und der Austausch im Zweifel einem Fachbetrieb überlassen werden.

Typische Fehler bei der Auswahl einer Heizungspumpe

Fehlentscheidungen entstehen meist dann, wenn ein einzelner technischer Wert isoliert betrachtet wird. Eine passende Heizungspumpe ergibt sich jedoch erst aus dem Zusammenspiel von Einbaulänge, Anschluss, hydraulischer Leistung und Anlagenkompatibilität.

Nur nach der alten Typenbezeichnung auswählen

Eine Bezeichnung wie 25-40 oder 25-60 ist ein guter Ausgangspunkt, aber kein vollständiger Ersatzschlüssel. Selbst ähnlich bezeichnete Pumpen können sich bei Einbaulänge, Gewinde, Kennlinie oder Regelungsmöglichkeiten unterscheiden.

Prüfen Sie deshalb immer die vollständigen technischen Daten von alter und neuer Pumpe. Gerade bei älteren Modellen sollte außerdem bedacht werden, dass die bisherige Auslegung nicht zwingend optimal gewesen sein muss.

Förderhöhe mit Gebäudehöhe gleichsetzen

Ein häufiger Fehler ist, die benötigte Förderhöhe aus der Höhe des Gebäudes oder der Lage des obersten Heizkörpers abzuleiten. Bei einem üblichen geschlossenen Heizkreislauf ist diese senkrechte Höhendifferenz jedoch nicht das entscheidende Auswahlkriterium.

Maßgeblich sind vielmehr die hydraulischen Druckverluste der Anlage. Rohrleitungen, Ventile, Heizflächen und andere Bauteile bestimmen, welchen Druckunterschied die Pumpe bereitstellen muss.

Eine stärkere Pumpe vorsorglich als besser ansehen

Mehr maximale Förderhöhe oder Fördermenge bedeutet nicht automatisch mehr Sicherheit. Eine unnötig leistungsstarke oder zu hoch eingestellte Pumpe kann höhere Strömungsgeschwindigkeiten, Fließgeräusche und einen ungünstigen Anlagenbetrieb begünstigen.

Sinnvoll ist eine Pumpe, deren Arbeitsbereich den tatsächlichen Bedarf der Anlage abdeckt. Eine gewisse Reserve kann sinnvoll sein, eine pauschale Überdimensionierung jedoch nicht.

Nur Einbaulänge oder nur Anschlussmaß prüfen

Eine Pumpe mit der richtigen Einbaulänge passt nicht automatisch, wenn Gewinde oder Verschraubung abweichen. Umgekehrt macht ein passender Anschluss eine Pumpe mit falscher Baulänge noch nicht zum geeigneten Ersatz.

Für die mechanische Kompatibilität müssen deshalb Einbaulänge und Anschluss gemeinsam geprüft werden. Erst danach folgt die hydraulische Beurteilung.

Pumpenauswahl und spätere Einstellung miteinander verwechseln

Die Frage, welche Pumpe grundsätzlich zur Anlage passt, ist von der Frage zu unterscheiden, wie die Heizungspumpe später eingestellt wird. Eine Pumpe kann beispielsweise einen Förderhöhenbereich bis 6 m abdecken, ohne dass dieser Maximalwert im Betrieb eingestellt werden sollte.

Zuerst wird daher eine technisch passende Pumpenklasse ausgewählt. Förderhöhensollwert, Regelungsart und Feineinstellung werden anschließend an die Anlage und den tatsächlichen Betrieb angepasst.

FAQ zur Auswahl der richtigen Heizungspumpe

Welche Heizungspumpe brauche ich für mein Haus?

Die passende Heizungspumpe lässt sich nicht allein anhand von Wohnfläche oder Geschosszahl bestimmen. Entscheidend sind Einbaulänge, Anschluss, benötigter Volumenstrom, hydraulische Druckverluste und passende Regelungsmöglichkeiten.

Bei einem Ersatz liefert die vorhandene Pumpe häufig eine gute Ausgangsbasis. Sind Anlage oder bisherige Auslegung unklar, sollte der tatsächliche hydraulische Bedarf geprüft werden.

Wie finde ich die richtige Einbaulänge meiner Heizungspumpe?

Die Einbaulänge finden Sie häufig im Datenblatt oder in der vollständigen Typenbezeichnung der vorhandenen Pumpe. Verbreitete Werte sind 130 und 180 mm.

Fehlen Unterlagen, kann die Einbaulänge über den Abstand zwischen den Anschluss- beziehungsweise Dichtflächen ermittelt werden. Nicht die gesamte Länge von Motorgehäuse und Elektronik messen.

Was bedeutet 25-40 oder 25-60 bei einer Heizungspumpe?

Bei vielen Heizungsumwälzpumpen weist die 25 auf die Anschluss- beziehungsweise Nennweitenklasse DN 25 hin. Die Angaben 40 und 60 stehen häufig für eine maximale Förderhöhe von ungefähr 4 beziehungsweise 6 m.

Die genaue Bedeutung kann jedoch je nach Hersteller und Baureihe abweichen. Maßgeblich sind deshalb die technischen Daten des konkreten Modells.

Welche Förderhöhe braucht eine Heizungspumpe?

Die erforderliche Förderhöhe hängt von den hydraulischen Widerständen des Heizsystems und vom benötigten Volumenstrom ab. Eine allgemeingültige Förderhöhe für jedes Einfamilienhaus gibt es daher nicht.

Entscheidend ist, dass die Pumpenkennlinie den benötigten Betriebspunkt aus Förderhöhe und Volumenstrom abdeckt. Pauschale Werte eignen sich höchstens zur groben Orientierung.

Hängt die Förderhöhe von der Gebäudehöhe ab?

Bei einem üblichen geschlossenen Heizkreislauf nicht unmittelbar. Die Pumpe muss das Heizungswasser nicht dauerhaft vom Keller bis zum obersten Heizkörper anheben.

Für die Auswahl sind vielmehr Druckverluste durch Rohrleitungen, Ventile, Armaturen und andere Anlagenbestandteile maßgeblich. Gebäudehöhe und erforderliche Pumpenförderhöhe dürfen deshalb nicht gleichgesetzt werden.

Kann ich eine 25-40 durch eine 25-60 ersetzen?

Nicht automatisch. Eine 25-60 kann zwar einen höheren maximalen Förderhöhenbereich besitzen, muss aber trotzdem bei Einbaulänge, Anschluss, Kennlinie und Regelungsmöglichkeiten zur Anlage passen.

Ein konkretes Beispiel für eine Pumpe der 6-m-/180-mm-Klasse ist die Grundfos ALPHA2 25-60, 180 mm*. Sie ist jedoch nur dann eine sinnvolle Alternative zu einer 25-40, wenn der hydraulische Bedarf der Anlage den größeren Arbeitsbereich tatsächlich erfordert und auch die übrigen technischen Daten passen.

Außerdem ist eine stärkere Pumpe nicht grundsätzlich die bessere Wahl. Wenn eine 25-40 den benötigten Betriebspunkt zuverlässig abdeckt, kann eine größere Pumpenklasse unnötig sein.

Muss die neue Heizungspumpe dieselben Daten wie die alte haben?

Die neue Pumpe muss nicht in jedem technischen Detail identisch sein. Mechanische Kompatibilität und der erforderliche hydraulische Arbeitsbereich müssen jedoch passen.

Bei modernen Hocheffizienzpumpen können Kennlinien und Regelungsmöglichkeiten deutlich anders aufgebaut sein als bei älteren Stufenpumpen. Deshalb sollte nicht nur nach identischen Zahlen gesucht, sondern die tatsächliche Funktion verglichen werden.

Kann ich die passende Heizungspumpe selbst bestimmen?

Bei einer einfachen, unveränderten Anlage können Sie Typenschild, Einbaulänge, Anschluss und technische Daten selbst erfassen und damit die Auswahl deutlich eingrenzen.

Eine fachliche Prüfung ist sinnvoll, wenn wichtige Anlagendaten fehlen, die Heizung verändert wurde, die bisherige Dimensionierung fraglich ist oder eine integrierte beziehungsweise extern angesteuerte Pumpe ersetzt werden soll. Der eigentliche Einbau und Anschluss der Heizungspumpe setzt zudem entsprechende Fachkenntnis voraus.

Fazit: Heizungspumpe nach Einbaulänge, Anschluss und hydraulischer Leistung auswählen

Eine passende Heizungspumpe wird nicht nach einem einzelnen Maximalwert ausgewählt. Zuerst müssen Einbaulänge und Anschluss mechanisch passen, anschließend muss die Pumpe den benötigten Volumenstrom bei der erforderlichen Förderhöhe abdecken.

Die Daten der vorhandenen Pumpe sind dafür oft eine gute Orientierung, sollten aber nicht ungeprüft übernommen werden. Bezeichnungen wie 25-40 oder 25-60 ersetzen keinen Abgleich von Baulänge, Anschluss, Kennlinie und Regelungsmöglichkeiten.

Sind diese Anforderungen geklärt, lässt sich die Auswahl auf technisch passende Ersatzmodelle begrenzen. Bei veränderten, komplexen oder unklar ausgelegten Heizungsanlagen ist eine fachliche Prüfung die sicherere Grundlage für die Auswahl.
