Ob Sie eine Heizungspumpe mit 130 oder 180 mm Einbaulänge benötigen, entscheidet sich nicht nach Hersteller oder Pumpenleistung. Entscheidend ist zunächst, welche Einbaulänge an der vorhandenen Einbaustelle vorgesehen ist. Passt dieses Maß nicht, lässt sich die neue Umwälzpumpe in der Regel nicht ohne Änderungen an der Rohrleitung einsetzen.
Die Einbaulänge allein reicht für die Auswahl jedoch nicht aus. Auch Anschlussmaß und hydraulischer Bedarf müssen zur Heizungsanlage passen. Dieser Ratgeber zeigt, wie Sie 130 und 180 mm unterscheiden, die vorhandene Einbaulänge zuverlässig bestimmen und typische Fehlkäufe vermeiden.
Inhalt
- Das Wichtigste in 60 Sekunden
- Was bedeutet die Einbaulänge bei einer Heizungspumpe?
- Welche Einbaulänge braucht meine Heizungspumpe?
- Heizungspumpe mit 130 oder 180 mm: Was ist der Unterschied?
- Kann man 130 und 180 mm gegeneinander austauschen?
- Was muss neben der Einbaulänge zur Heizungspumpe passen?
- Kaufcheck für die passende Ersatzpumpe
- Typische Fehler bei 130- und 180-mm-Heizungspumpen
- FAQ zur Einbaulänge von Heizungspumpen
- Fazit: Einbaulänge zuerst prüfen, danach die gesamte Heizungspumpe auswählen
Das Wichtigste in 60 Sekunden
130 und 180 mm gehören zu den verbreiteten Einbaulängen bei Heizungspumpen. Gemeint ist der Abstand zwischen den Anschlussflächen der Pumpe – und damit ein zentrales Maß für die mechanische Passform beim Austausch.
- 📏 Einbaulänge zuerst prüfen: Bei einem direkten Austausch sollte die neue Pumpe grundsätzlich zur vorhandenen Einbaustrecke passen.
- 🔎 Nicht die Gehäuselänge messen: Entscheidend ist der Abstand zwischen den Anschlussflächen, nicht die äußere Länge des Pumpengehäuses.
- 🔄 130 und 180 mm sind nicht beliebig austauschbar: Eine andere Baulänge kann Änderungen an Rohrleitung oder Einbaustrecke erforderlich machen.
- 🔧 Anschlussmaß separat kontrollieren: Aus der Einbaulänge lässt sich nicht auf die Größe der Pumpenverschraubung schließen.
- 📈 Hydraulische Anforderungen ebenfalls prüfen: Förderhöhe und benötigter Betriebspunkt sind unabhängig von der Einbaulänge zu beurteilen.
- 👨🔧 Umbauten gehören zum Fachbetrieb: Änderungen an Rohrleitung, Heizkreis oder elektrischem Anschluss sollten fachgerecht ausgeführt werden.
Die vorhandene Pumpe ist die beste Ausgangsbasis für die Auswahl. Prüfen Sie zuerst Typenschild, Modellbezeichnung und Herstellerdaten. Erst wenn Einbaulänge, Anschluss und hydraulische Anforderungen geklärt sind, sollten Sie im Heizungspumpe Vergleich ein konkretes Ersatzmodell auswählen.
Was bedeutet die Einbaulänge bei einer Heizungspumpe?
Die Einbaulänge beschreibt den Abstand zwischen den beiden Anschlussflächen der Heizungspumpe. Bei vielen gängigen Umwälzpumpen beträgt dieses Maß 130 oder 180 mm. Beim Austausch ist es besonders wichtig, weil eine Pumpe mit abweichender Baulänge nicht ohne Weiteres in die vorhandene Einbaustrecke passt.
Wo die 130 oder 180 mm gemessen werden
Gemessen wird von Anschlussfläche zu Anschlussfläche entlang der Rohrleitung. Nicht gemeint ist die äußere Gesamtlänge von Motorgehäuse, Display oder Anschlusskasten. Entscheidend ist ausschließlich der Abstand, den die Pumpe zwischen den vorhandenen Rohranschlüssen einnimmt.
Bei einer eingebauten Pumpe können Verschraubungen die Messpunkte teilweise verdecken. Typenschild, genaue Modellbezeichnung und technische Unterlagen sind deshalb häufig zuverlässiger als eine Messung im eingebauten Zustand.
Einbaulänge, Anschlussmaß und Förderhöhe nicht verwechseln
Einbaulänge, Anschlussmaß und Förderhöhe beschreiben unterschiedliche Eigenschaften der Pumpe. Die Einbaulänge bestimmt die mechanische Baulänge, das Anschlussmaß die erforderlichen Pumpenanschlüsse beziehungsweise Verschraubungen und die Förderhöhe den hydraulischen Arbeitsbereich.
Deshalb kann eine 180-mm-Pumpe einen anderen Anschluss oder eine andere hydraulische Leistung besitzen als eine andere Pumpe mit derselben Einbaulänge. Ebenso können technisch ähnliche Pumpen mit 130 und 180 mm angeboten werden.
Die Einbaulänge ist damit ein wichtiges Ausschlusskriterium, aber keine vollständige Auswahlgrundlage. Erst zusammen mit Anschluss und hydraulischen Anforderungen lässt sich beurteilen, ob eine Ersatzpumpe tatsächlich zur Anlage passt.
Warum 130 und 180 mm häufig angeboten werden
130 und 180 mm gehören bei kleineren Heizungsumwälzpumpen zu den verbreiteten Einbaulängen. Viele aktuelle Baureihen sind deshalb in einer oder beiden Varianten erhältlich.
Eine 130-mm-Ausführung ist kompakter, während eine 180-mm-Pumpe entsprechend mehr Abstand zwischen den Anschlüssen benötigt. Daraus lässt sich jedoch keine pauschale Aussage über Leistung, Qualität oder Eignung ableiten.
Auch andere Einbaulängen kommen vor. Ob tatsächlich 130 oder 180 mm benötigt werden, sollte deshalb immer an der vorhandenen Anlage oder anhand der Herstellerunterlagen geprüft werden.
Welche Einbaulänge braucht meine Heizungspumpe?
Beim Austausch ist die vorhandene Einbausituation der wichtigste Ausgangspunkt. Soll die Rohrleitung unverändert bleiben, sollte die neue Pumpe grundsätzlich dieselbe Einbaulänge wie das bisherige Modell besitzen.
Vorhandene Einbaulänge der alten Pumpe übernehmen
Ein direkter Austausch der Heizungspumpe ist mit identischer Einbaulänge am einfachsten. Ist beispielsweise eine 180-mm-Pumpe eingebaut, wird normalerweise wieder eine passende 180-mm-Ausführung gewählt. Bei einer vorhandenen 130-mm-Pumpe gilt entsprechend dasselbe.
Damit ist allerdings nur die mechanische Grundvoraussetzung erfüllt. Zusätzlich müssen Anschlussmaß, hydraulischer Bedarf und weitere technische Anforderungen zur Heizungsanlage passen. Die alte Pumpe liefert deshalb wichtige Ausgangsdaten, ersetzt aber keine vollständige Prüfung der Ersatzpumpe.
Besondere Vorsicht ist bei integrierten Pumpen in Heizgeräten oder Wärmepumpen erforderlich. Dort können herstellerspezifische Bauformen, Anschlüsse oder Freigaben die Auswahl zusätzlich einschränken.
Einbaulänge am Typenschild oder in der Modellbezeichnung erkennen
Bei vielen Heizungspumpen lässt sich die Einbaulänge anhand der Modellbezeichnung oder technischen Unterlagen erkennen. Zahlen wie 130 oder 180 können dabei ausdrücklich die Baulänge kennzeichnen.
Darauf sollten Sie sich jedoch nicht allein aufgrund der Zahlenfolge verlassen, da Modellbezeichnungen je nach Hersteller unterschiedlich aufgebaut sind. Am zuverlässigsten ist ein Abgleich von:
- genauer Modellbezeichnung
- Typenschild
- technischem Datenblatt oder Bedienungsunterlagen
Stimmen die Angaben überein, lässt sich die vorhandene Einbaulänge meist eindeutig bestimmen.

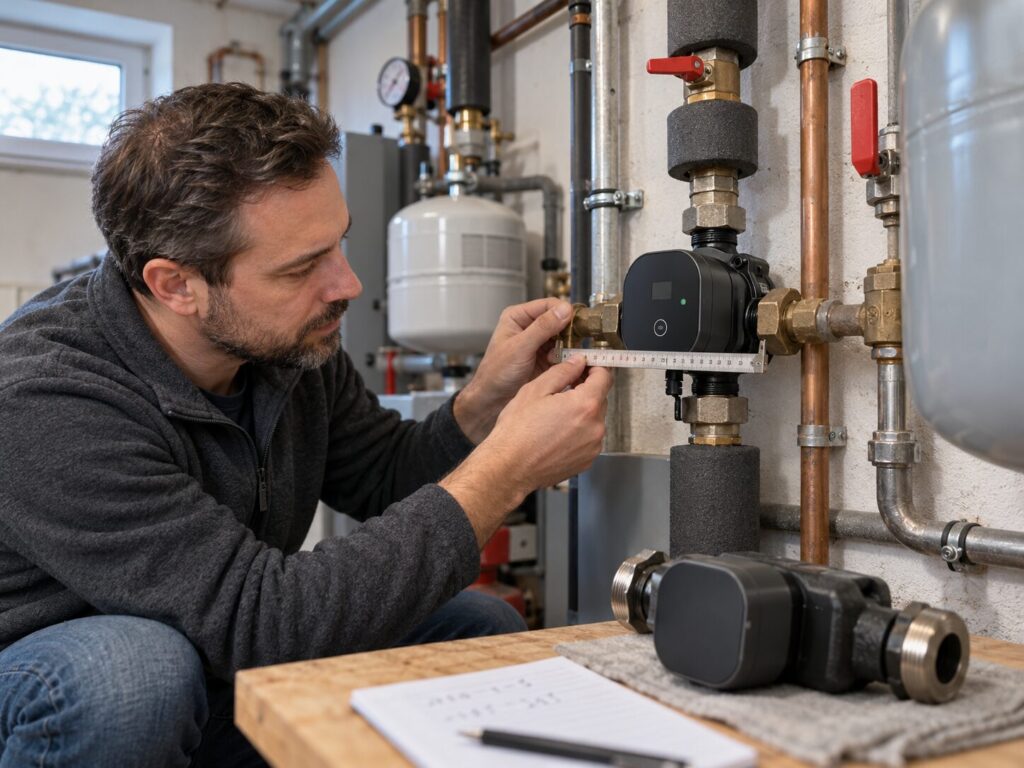

Einbaulänge selbst richtig messen
Ist keine eindeutige Herstellerangabe verfügbar, kann die Einbaulänge von außen kontrolliert werden. Entscheidend ist der Abstand zwischen den beiden Anschlussflächen der Pumpe, nicht die äußere Gehäuselänge.
Gehen Sie dabei am besten in dieser Reihenfolge vor:
- Herstellerangaben zuerst prüfen: Modellbezeichnung, Typenschild und technische Unterlagen nach der Einbaulänge durchsuchen.
- Nur bei Bedarf von außen messen: Den Abstand zwischen den beiden Anschlussflächen bestimmen, ohne Verschraubungen oder Pumpe zu lösen.
- Messwert abgleichen: Ein Ergebnis von etwa 130 oder 180 mm vor dem Kauf mit den technischen Daten der vorhandenen Pumpe vergleichen.
Bei einer eingebauten Pumpe sollte nichts gelöst oder demontiert werden, nur um das Maß zu bestimmen. Sind die Messpunkte nicht eindeutig zugänglich, ist die Identifikation über Modellunterlagen oder die Prüfung durch einen Fachbetrieb die sicherere Lösung.
Was bei einer Neuinstallation zu beachten ist
Bei einer Neuinstallation gibt es keine vorhandene Pumpenlänge, die übernommen werden kann. Einbaustrecke und Pumpenauswahl müssen deshalb gemeinsam geplant werden.
Die Entscheidung sollte nicht allein danach fallen, ob eine 130-mm-Pumpe kompakter ist oder eine bestimmte 180-mm-Ausführung leichter verfügbar erscheint. Entscheidend ist, welche Pumpe mechanisch, hydraulisch und elektrisch zur geplanten Heizungsanlage passt.
Einbaulänge und Rohrführung sollten deshalb als Teil der gesamten Anlagenplanung festgelegt werden. Arbeiten an Rohrleitung, Heizkreis oder elektrischem Anschluss gehören fachgerecht geplant und ausgeführt.
Heizungspumpe mit 130 oder 180 mm: Was ist der Unterschied?
Der Unterschied zwischen 130 und 180 mm betrifft zunächst nur die mechanische Einbaulänge. Die Angabe beschreibt, welchen Abstand die Pumpe zwischen ihren Anschlussflächen benötigt. Pumpenleistung, Anschlussgröße und Regelungsart lassen sich daraus nicht ableiten.
| Kriterium | 130 mm | 180 mm | Praktische Bedeutung |
|---|---|---|---|
| Einbaumaß | 130 mm | 180 mm | Abstand zwischen den Anschlussflächen muss zur vorhandenen Einbaustrecke passen |
| Bauform | kürzer | länger | maßgeblich ist der Anschlussabstand, nicht die äußere Gehäusegröße |
| Pumpenleistung | nicht durch die Baulänge festgelegt | nicht durch die Baulänge festgelegt | ähnliche Leistungsklassen können in beiden Längen erhältlich sein |
| Anschlussmaß | separat prüfen | separat prüfen | aus der Einbaulänge lässt sich die Anschlussgröße nicht ableiten |
| Austausch | für entsprechende 130-mm-Einbaustrecken | für entsprechende 180-mm-Einbaustrecken | unterschiedliche Baulängen sind normalerweise kein direkter 1:1-Ersatz |
| Weitere Baulängen | möglich | möglich | 130 und 180 mm sind verbreitet, aber nicht die einzigen Maße |
Die Einbaulänge bestimmt den benötigten Platz zwischen den Anschlüssen
Zwischen einer 130- und einer 180-mm-Pumpe liegen 50 mm Unterschied in der Einbaulänge. Beim Austausch ist das entscheidend, weil die vorhandenen Rohranschlüsse bereits einen festen Abstand vorgeben. Eine längere oder kürzere Pumpe passt deshalb nicht automatisch zwischen dieselben Anschlussstellen.
Die Einbaulänge beschreibt allerdings nicht den gesamten Platzbedarf der Pumpe. Motorgehäuse, Elektronik und Bedienelemente benötigen zusätzlich ausreichend Freiraum, damit die Pumpe fachgerecht montiert, bedient und zugänglich bleibt.
Technisch ähnliche Pumpen gibt es mit unterschiedlichen Einbaulängen
Die Einbaulänge ist unabhängig von der hydraulischen Leistung zu betrachten. Innerhalb einer ähnlichen Leistungsklasse können sowohl 130- als auch 180-mm-Ausführungen angeboten werden, obwohl Anschlussgröße und Förderhöhenbereich vergleichbar sind.
Benötigen Sie 130 mm Einbaulänge und passen auch Anschluss sowie hydraulischer Arbeitsbereich, ist die HST EP25-6-130* eine entsprechend kurze Option aus meinem Heizungspumpe Vergleich. Für eine passende 180-mm-Einbaustrecke kommt mit der Wilo Yonos PICO 25/1-6* eine meiner bevorzugten 180-mm-Optionen infrage. Bei beiden gilt: Die passende Baulänge allein genügt nicht – auch die übrigen technischen Anforderungen müssen zur Heizungsanlage passen.
Andere Einbaulängen als 130 und 180 mm sind ebenfalls möglich
130 und 180 mm sind verbreitete, aber nicht die einzigen Einbaulängen. Je nach Pumpenart, Baureihe und Einbausituation können auch andere Maße vorkommen.
Gerade bei älteren Anlagen, Sonderbauformen oder integrierten Pumpen sollte deshalb nicht automatisch von 130 oder 180 mm ausgegangen werden. Entscheidend sind die Daten der vorhandenen Pumpe und die tatsächliche Einbausituation.
Kann man 130 und 180 mm gegeneinander austauschen?
Eine 130-mm- und eine 180-mm-Pumpe sind normalerweise nicht direkt gegeneinander austauschbar. Der Unterschied von 50 mm verändert die erforderliche Einbaustrecke und kann deshalb Änderungen an der Rohrinstallation notwendig machen.
Warum eine andere Einbaulänge meist kein direkter Ersatz ist
Für einen direkten Austausch muss die neue Pumpe zwischen die vorhandenen Anschlussstellen passen. Wird eine 180-mm-Pumpe durch eine 130-mm-Ausführung ersetzt, entsteht ein Längenunterschied von 50 mm. Eine 180-mm-Pumpe ist umgekehrt für eine unveränderte 130-mm-Einbaustrecke entsprechend zu lang.
Hydraulische Ähnlichkeit bedeutet deshalb noch keine mechanische Kompatibilität. Selbst wenn Förderhöhe und Anschlussgröße grundsätzlich passen, kann eine abweichende Einbaulänge den direkten Austausch verhindern.
Wann Änderungen an Rohrleitung oder Einbaustrecke nötig werden
Soll bewusst von 130 auf 180 mm oder umgekehrt gewechselt werden, muss die Einbaustrecke an die neue Pumpe angepasst werden. Je nach Anlage können dafür Rohrabschnitte, Verschraubungen oder die Position der Anschlüsse verändert werden müssen.
Ein solcher Wechsel sollte nicht als einfache Adapterlösung vorausgesetzt werden. Ob die Anpassung technisch sinnvoll ist, hängt von Rohrführung, Platzverhältnissen und vorhandenen Anschlüssen ab. In vielen Austauschfällen ist es einfacher, eine technisch geeignete Pumpe mit derselben Einbaulänge wie bisher auszuwählen.
Warum ein Umbau der Einbaustrecke zum Fachbetrieb gehört
Beim Umbau der Einbaustrecke wird in das wasserführende Heizsystem eingegriffen. Verbindungen müssen dauerhaft dicht ausgeführt, die Heizungspumpe korrekt eingebaut und angeschlossen und die Anlage anschließend fachgerecht befüllt, entlüftet und auf Dichtheit sowie Funktion kontrolliert werden.
Hinzu kommt häufig der elektrische Anschluss der Heizungspumpe. Bei Eingriffen in elektrische Anlagen sind die Anforderungen an Fachkunde und Schutzmaßnahmen besonders hoch; die BAuA gibt dazu grundlegende Hinweise zu elektrischen Gefährdungen und Schutzmaßnahmen. Arbeiten an Rohrleitung oder Stromversorgung sollten deshalb von einem Fachbetrieb beurteilt und ausgeführt werden.
Für den privaten Nutzer ist es sinnvoller, die vorhandene Einbaulänge vor dem Kauf eindeutig zu bestimmen, statt eine abweichende Pumpenlänge nachträglich durch Umbauten passend machen zu wollen.
Was muss neben der Einbaulänge zur Heizungspumpe passen?
Die passende Einbaulänge ist nur eine von mehreren Voraussetzungen für eine geeignete Ersatzpumpe. Zusätzlich müssen vor allem Anschlussmaß, hydraulischer Arbeitsbereich und Regelungsart zur Heizungsanlage passen. Auch Einbausituation und elektrische Vorgaben sollten vor dem Kauf geprüft werden.
| Prüfkriterium | Was prüfen? | Warum wichtig? |
|---|---|---|
| Einbaulänge | vorhandenes Einbaumaß, z. B. 130 oder 180 mm | entscheidet über die mechanische Passform |
| Anschlussmaß | Pumpenanschluss und vorhandene Verschraubungen | passende Baulänge bedeutet nicht automatisch passenden Anschluss |
| Hydraulischer Bedarf | erforderlicher Betriebspunkt und passende Förderhöhe | Maximalwerte allein reichen für die Auswahl nicht aus |
| Regelungsart | geeignete Betriebs- und Regelungsweise | muss zum Heizsystem und dessen Anforderungen passen |
| Einbausituation | Platz, Einbaulage und Zugänglichkeit | die Pumpe muss sich fachgerecht montieren und bedienen lassen |
| Elektrischer Anschluss | Versorgung, Anschlussart und Herstelleranforderungen | muss technisch und sicher zur Installation passen |
Anschlussmaß und Pumpenverschraubung
Das Anschlussmaß muss unabhängig von der Einbaulänge geprüft werden. Zwei Pumpen mit 130 oder 180 mm können unterschiedliche Anschlüsse besitzen. Aus der Baulänge lässt sich deshalb nicht auf Gewindegröße oder vorhandene Pumpenverschraubungen schließen.
Vergleichen Sie vor dem Kauf die Anschlussdaten der vorhandenen Pumpe mit denen des Ersatzmodells. Müssen Verschraubungen oder Rohranschlüsse verändert werden, handelt es sich nicht mehr um einen einfachen direkten Austausch.
Förderhöhe und hydraulische Anforderungen
Eine mechanisch passende Pumpe kann hydraulisch trotzdem ungeeignet sein. Entscheidend ist, ob ihr Arbeitsbereich den benötigten Betriebspunkt der Heizungsanlage abdeckt – nicht nur, welche maximale Förderhöhe im Datenblatt steht.
Eine höhere maximale Förderhöhe ist nicht automatisch besser. Eine unpassend ausgelegte oder eingestellte Pumpe kann unter anderem Strömungsgeräusche und einen ungünstigen Betrieb begünstigen. Die hydraulische Auswahl sollte deshalb getrennt von der Einbaulänge erfolgen. Bei einer umfassenderen Optimierung der Heizung spielt außerdem der hydraulische Abgleich eine wichtige Rolle.
Regelungsart und Einsatzbereich
Moderne Hocheffizienzpumpen bieten unterschiedliche Regelungsarten, etwa Proportionaldruck, Konstantdruck oder automatische Anpassungsfunktionen. Welche Betriebsweise passt, hängt unter anderem von Heizsystem und hydraulischer Auslegung ab. Einen unabhängigen Überblick zu Funktion, Einstellung und Austausch bietet auch co2online zum Thema Heizungspumpe.
Die Ersatzpumpe muss daher nicht nur mechanisch passen. Auch die Einstellung und Regelungsweise der Heizungspumpe muss zum vorgesehenen Einsatzbereich passen. Eine identische Einbaulänge ersetzt diese Prüfung nicht.
Elektrischer Anschluss und weitere Herstellerangaben
Auch elektrische und konstruktive Vorgaben müssen zur vorhandenen Installation passen. Besonders bei älteren Anlagen oder integrierten Pumpen in Heizgeräten und Wärmepumpen können sich scheinbar ähnliche Modelle deutlich unterscheiden.
Prüfen Sie deshalb Spannungsversorgung, Anschlussart, zulässige Einbaulage und weitere Herstellerangaben. Sind die Voraussetzungen nicht eindeutig, sollte ein Fachbetrieb beurteilen, ob das Ersatzmodell mechanisch, hydraulisch und elektrisch kompatibel ist.
Kaufcheck für die passende Ersatzpumpe
Vor der Bestellung sollten Sie die wichtigsten Daten der vorhandenen Pumpe und der Einbausituation zusammentragen. So vermeiden Sie, dass ein Modell zwar mit den richtigen 130 oder 180 mm angeboten wird, aber an einem anderen entscheidenden Punkt nicht passt.
Welche Daten Sie vor dem Kauf aufnehmen sollten
Ein Foto von Typenschild und Einbausituation ist eine gute Ausgangsbasis. Zusätzlich sollten Sie möglichst folgende Angaben festhalten:
- 📏 Einbaulänge der vorhandenen Pumpe
- 🔧 Anschlussmaß und vorhandene Pumpenverschraubungen
- 📈 hydraulische Anforderungen beziehungsweise bisherige Förderhöhenklasse
- ⚙️ Regelungsart und Einsatzbereich
- 🔌 elektrische Anschlussdaten
- 🏷️ Hersteller, Baureihe und vollständige Modellbezeichnung
Je vollständiger diese Angaben vorliegen, desto geringer ist das Risiko eines Fehlkaufs.
Alte Pumpenbezeichnung als Ausgangspunkt nutzen
Die vollständige Bezeichnung der alten Pumpe kann mehrere wichtige Auswahlwerte enthalten. Je nach Hersteller lassen sich daraus beispielsweise Anschlussgröße, Förderhöhenklasse oder Einbaulänge ablesen.
Die Modellbezeichnung sollte jedoch nur als Ausgangspunkt dienen. Prüfen Sie ihre Bedeutung anhand der technischen Unterlagen und vergleichen Sie die Daten anschließend mit dem vorgesehenen Ersatzmodell.
Warum eine passende Einbaulänge allein nicht genügt
Eine 180-mm-Pumpe ist nicht automatisch der richtige Ersatz für jede andere 180-mm-Pumpe. Dasselbe gilt für 130-mm-Ausführungen. Neben der Baulänge müssen insbesondere Anschluss, hydraulischer Arbeitsbereich und Regelung passen.
Wenn 130 mm Einbaulänge, Anschluss und 6-m-Klasse zu Ihrer Anlage passen, ist die HST EP25-6-130* meine bevorzugte 130-mm-Option. Bei 180 mm, G 1½ und passender 6-m-Klasse ist die Wilo Yonos PICO 25/1-6* meine bevorzugte Gesamtwahl. Beide Empfehlungen setzen voraus, dass die technischen Anforderungen der Anlage tatsächlich dazu passen.
Wann die Auswahl durch einen Fachbetrieb sinnvoll ist
Ein Fachbetrieb ist besonders sinnvoll, wenn die vorhandenen Daten nicht eindeutig sind oder Änderungen an der Installation nötig werden. Das gilt insbesondere bei integrierten Pumpen, abweichender Einbaulänge, unklarer hydraulischer Auslegung oder notwendigen Umbauten.
Müssen Verschraubungen, Rohrleitung oder elektrischer Anschluss verändert werden, sollte die Ersatzpumpe nicht allein anhand ähnlicher Maße oder einer ähnlichen Modellbezeichnung ausgewählt werden. Ein Fachbetrieb kann gleichzeitig prüfen, ob sie mechanisch, hydraulisch und elektrisch zur Anlage passt.
Typische Fehler bei 130- und 180-mm-Heizungspumpen
Fehlkäufe entstehen vor allem dann, wenn die Einbaulänge falsch gemessen oder als einziges Auswahlkriterium betrachtet wird. Besonders wichtig ist, 130 beziehungsweise 180 mm nicht mit Anschlussgröße oder Pumpenleistung gleichzusetzen.
| Fehler | Problem | Besser so |
|---|---|---|
| Falsch messen | Gehäuselänge und Einbaulänge werden verwechselt | Anschlussabstand beziehungsweise Herstellerangabe prüfen |
| Nur auf die Baulänge achten | Anschluss und hydraulische Anforderungen können trotzdem unpassend sein | alle wichtigen technischen Daten gemeinsam prüfen |
| Anschluss aus 130/180 mm ableiten | dieselbe Baulänge kann mit unterschiedlichen Anschlüssen angeboten werden | Anschlussmaß separat bestimmen |
| 130 und 180 mm gleichsetzen | abweichende Baulängen passen normalerweise nicht direkt in dieselbe Einbaustrecke | vorhandene Baulänge übernehmen oder Umbau fachlich prüfen lassen |
| Modellbezeichnung blind übernehmen | Bezeichnungen sind nicht herstellerübergreifend einheitlich | Typenschild und technische Unterlagen kontrollieren |
| Einbaustrecke selbst umbauen | Eingriffe in das Heizsystem können Undichtigkeiten und weitere Probleme verursachen | notwendige Änderungen durch einen Fachbetrieb ausführen lassen |
Einbaulänge und Anschlussmaß nicht miteinander verwechseln
Eine passende Einbaulänge garantiert noch keinen passenden Pumpenanschluss. Zwei Pumpen mit jeweils 180 mm können unterschiedliche Anschlussgrößen besitzen. Baulänge und Anschlussmaß müssen deshalb getrennt geprüft werden.
Dasselbe gilt für die hydraulischen Daten. 130 oder 180 mm sagen nichts über die benötigte Förderhöhe oder den Betriebspunkt aus. Wer ausschließlich nach der Einbaulänge auswählt, kann daher trotz passender Baulänge eine technisch ungeeignete Pumpe bestellen.
Eine andere Baulänge nicht als einfachen Ersatz betrachten
Eine 130-mm-Pumpe ist kein direkter Ersatz für eine 180-mm-Pumpe und umgekehrt. Der Unterschied von 50 mm verändert die Einbaustrecke und kann Änderungen an Rohrleitung oder Anschlüssen erforderlich machen.
Eine Ersatzpumpe mit derselben Einbaulänge ist meist die einfachere Ausgangslösung, sofern auch die übrigen technischen Daten passen. Soll bewusst auf eine andere Baulänge gewechselt werden, sollte ein Fachbetrieb prüfen, ob der Umbau technisch sinnvoll und fachgerecht umsetzbar ist.
FAQ zur Einbaulänge von Heizungspumpen
Was bedeutet 180 bei einer Heizungspumpe?
Die Zahl 180 bezeichnet bei vielen Heizungspumpen eine Einbaulänge von 180 mm. Gemeint ist der Abstand zwischen den beiden Anschlussflächen der Pumpe. Ob die Zahl in einer konkreten Modellbezeichnung tatsächlich dafür steht, sollte anhand des Datenblatts oder der technischen Herstellerangaben geprüft werden.
Was bedeutet 130 bei einer Umwälzpumpe?
Die Zahl 130 steht bei vielen Umwälzpumpen für eine Einbaulänge von 130 mm. Eine solche Ausführung ist zwischen ihren Anschlussflächen 50 mm kürzer als eine 180-mm-Pumpe. Anschlussgröße und hydraulische Leistung lassen sich aus der Zahl 130 allein nicht ableiten.
Wie misst man die Einbaulänge einer Heizungspumpe?
Die Einbaulänge wird zwischen den beiden Anschluss- beziehungsweise Dichtflächen der Pumpe gemessen. Nicht maßgeblich ist die äußere Länge von Motorgehäuse oder Elektronik. Sind die Messpunkte bei einer eingebauten Pumpe nicht eindeutig zugänglich, sind Typenschild, Modellbezeichnung und technische Unterlagen meist die bessere Grundlage.
Gibt es außer 130 und 180 mm noch andere Einbaulängen?
Ja. 130 und 180 mm sind verbreitete, aber nicht die einzigen möglichen Einbaulängen. Je nach Pumpenart, Baureihe und Einbausituation können auch andere Maße vorkommen. Die benötigte Baulänge sollte deshalb immer konkret bestimmt und nicht lediglich angenommen werden.
Kann ich eine 130-mm-Heizungspumpe durch eine 180-mm-Pumpe ersetzen?
Nicht ohne Weiteres. Eine 180-mm-Pumpe ist 50 mm länger und passt daher nicht direkt in eine unveränderte 130-mm-Einbaustrecke. Ein solcher Wechsel kann Änderungen an Rohrleitung oder Anschlüssen erfordern, die fachgerecht geplant und ausgeführt werden sollten.
Kann ich eine 180-mm-Heizungspumpe durch eine 130-mm-Pumpe ersetzen?
Auch dieser Wechsel ist normalerweise kein direkter 1:1-Austausch. Die neue 130-mm-Pumpe ist 50 mm kürzer als die bisherige 180-mm-Ausführung. Die Einbaustrecke müsste entsprechend angepasst werden, sofern nicht stattdessen eine technisch passende 180-mm-Pumpe gewählt wird.
Muss bei einer Ersatzpumpe nur die Einbaulänge stimmen?
Nein. Neben der Einbaulänge müssen insbesondere Anschlussmaß, hydraulischer Arbeitsbereich und Regelungsart passen. Zusätzlich sind Einbausituation, elektrischer Anschluss und Herstelleranforderungen zu berücksichtigen. Eine passende Baulänge allein macht eine Pumpe noch nicht zum geeigneten Ersatz.
Wo finde ich die Einbaulänge meiner alten Heizungspumpe?
Am zuverlässigsten finden Sie die Einbaulänge in den technischen Unterlagen der vorhandenen Pumpe. Auch Typenschild und vollständige Modellbezeichnung können Hinweise auf 130 oder 180 mm enthalten. Ist die Angabe nicht eindeutig, kann das Maß von außen geprüft oder durch einen Fachbetrieb bestimmt werden.
Fazit: Einbaulänge zuerst prüfen, danach die gesamte Heizungspumpe auswählen
130 oder 180 mm entscheidet darüber, ob eine Heizungspumpe mechanisch in die vorhandene Einbaustrecke passt. Beim direkten Austausch ist deshalb dieselbe Einbaulänge wie bei der bisherigen Pumpe in der Regel der sinnvollste Ausgangspunkt.
Die Baulänge allein genügt für die Auswahl jedoch nicht. Auch Anschlussmaß, hydraulischer Bedarf und Regelungsart müssen zur Heizungsanlage passen. Wer diese Daten vor dem Kauf gemeinsam prüft, reduziert das Risiko von Fehlkäufen und unnötigen Umbauten deutlich.
Sind Einbaulänge oder technische Anforderungen nicht eindeutig, sollte ein Fachbetrieb die Auswahl prüfen. Das gilt besonders, wenn Rohrleitung, Pumpenverschraubungen oder elektrischer Anschluss verändert werden müssen.
